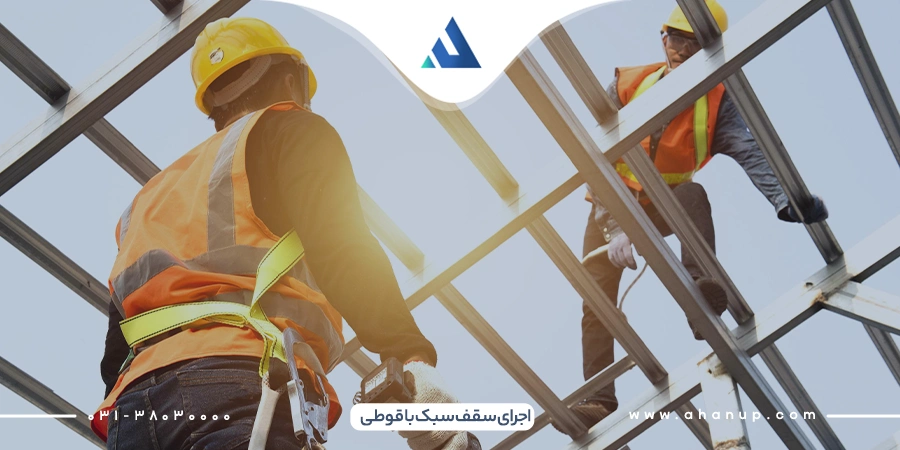

اجرای سقف سبک با قوطی یکی از روشهای پرکاربرد و مقرونبهصرفه در پروژههای عمرانی و ساختمانی است. این نوع اجرای سقف با تکیه بر مقاطع فولادی توخالی (پروفیلهای قوطی)، وزن کلی سازه را کاهش داده و زمان اجرا را نیز کوتاهتر میکند.
در اجرای سقف با قوطی، استفاده از پروفیلهای با ضخامت مناسب و جوشکاری اصولی، نقش مهمی در استحکام و دوام سازه ایفا میکند. همچنین به دلیل سبک بودن مصالح، فشار کمتری به اسکلت وارد میشود که این مزیت در پروژههای مقاومسازی یا ساخت وسازهای شهری بسیار حائز اهمیت است.

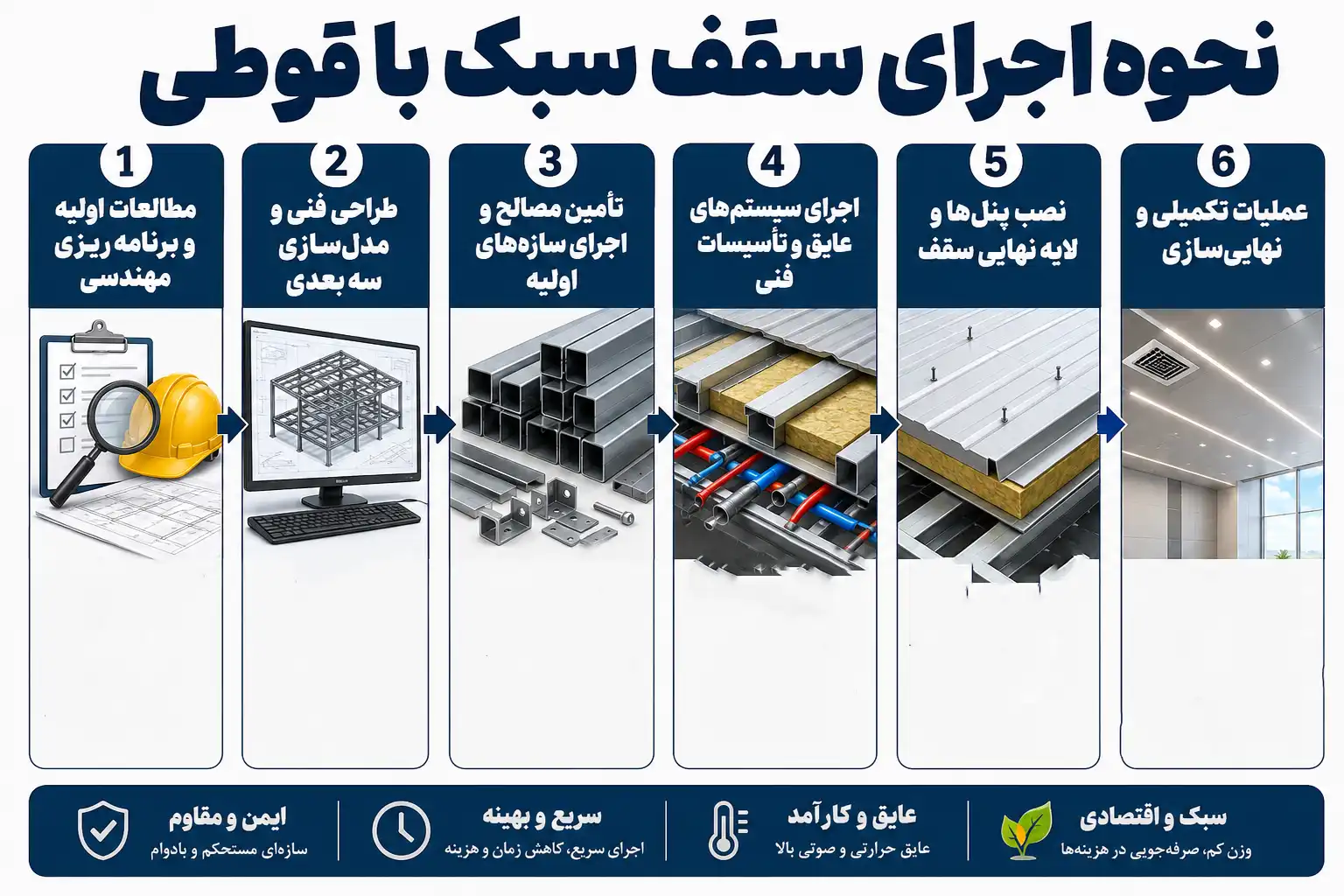

اجرای سقف سبک، فرآیندی چند مرحلهای و دقیق است که به عوامل متعددی نظیر نوع سازه، شرایط اقلیمی، عملکرد مورد انتظار و بودجه پروژه بستگی دارد. با پیشرفت فناوریهای ساختمانی، روشهای نوین مانند استفاده از پروفیلهای قوطیشکل بهعنوان ساختار اصلی سقف سبک، جایگزین روشهای سنتی شدهاند و امروزه کاربرد گستردهای در پروژههای عمرانی دارند. در ادامه، مراحل کلیدی و فنی اجرای سقف سبک با قوطی صحبت خواهیم کرد.
اولین و مهمترین گام در اجرای یک سیستم سقف سبک، انجام مطالعات مهندسی و برنامهریزی دقیق است. در این مرحله:
در این فاز، همکاری نزدیک میان مهندس معمار، مهندس سازه و مجری پروژه برای تصمیمگیریهای دقیق در مورد نوع سقف، ابعاد مقاطع، نوع عایقکاری و مصالح ضروری است.
پس از مطالعات اولیه، طراحی فنی با استفاده از نرمافزارهای تخصصی نظیر AutoCAD انجام میشود. طراحی شامل:
استفاده از مدلسازی سه بعدی در این مرحله، به پیشبینی چالشهای اجرایی و بهینهسازی زمان و هزینه کمک میکند.
در این مرحله، مصالح مورد نیاز از جمله قوطیهای فلزی (معمولاً از فولاد گالوانیزه یا سیاه)، ورقهای تقویتی، بستها، اتصالات و صفحات مهار تهیه میشوند. کیفیت و استاندارد مصالح مصرفی در این فاز، نقش تعیینکنندهای در دوام و ایمنی نهایی سقف دارد. نصب سازههای اصلی نیز شامل:
پس از تثبیت سازه فلزی سقف، نوبت به نصب لایههای عملکردی میرسد. این لایهها بسته به نوع پروژه شامل موارد زیر است:
در این فاز، پوشش نهایی سقف سبک نصب میشود. این پوشش میتواند شامل موارد زیر باشد:
پس از نصب کامل سقف سبک، عملیات نهایی جهت بهبود عملکرد و زیبایی انجام میشود. این مرحله شامل:
برای داشتن سقفی ایمن، با دوام و زیبا، در هنگام اجرای سقف سبک با قوطی به نکات زیر توجه داشته باشید:
همچنین، بهتر است در پروژههای بزرگتر از مشاوره مهندس سازه و تیم تخصصی برای اجرای سقف با پروفیل بهره بگیرید تا حداکثر استحکام و ایمنی تأمین شود.
در صنعت ساختوساز نوین، استفاده از سقفهای سبک با قوطی به دلیل وزن کم، سرعت بالای نصب و مقاومت مطلوب، به یکی از روشهای کارآمد در اجرای سازههای سبک و پایدار تبدیل شده است. این نوع سقفها با تکیه بر پروفیلهای فلزی قوطیشکل، نهتنها امکان کاهش بار مرده ساختمان را فراهم میکنند، بلکه نقش بسزایی در تسریع روند اجرا و بهینهسازی مصرف مصالح دارند.
در ادامه، به بررسی انواع متداول سقفهای سبک با قوطی میپردازیم تا با شناخت دقیقتر هر گزینه، بتوانید بهترین تصمیم را متناسب با نیاز پروژهتان اتخاذ کنید:
سقف دال بتنی تقویت شده با قوطیهای فلزی، یکی از گزینههای پرکاربرد در پروژههایی است که به مقاومت بالا و یکپارچگی سازه نیاز دارند. در این سیستم، دال بتنی بر روی شبکهای از قوطیهای فلزی اجرا شده و ساختاری مستحکم با قابلیت تحمل بارهای سنگین ایجاد میشود. از مزایای این سقف میتوان به موارد زیر اشاره کرد:
این نوع سقف به ویژه در ساختمانهای مرتفع و پروژههای صنعتی کاربرد فراوان دارد.

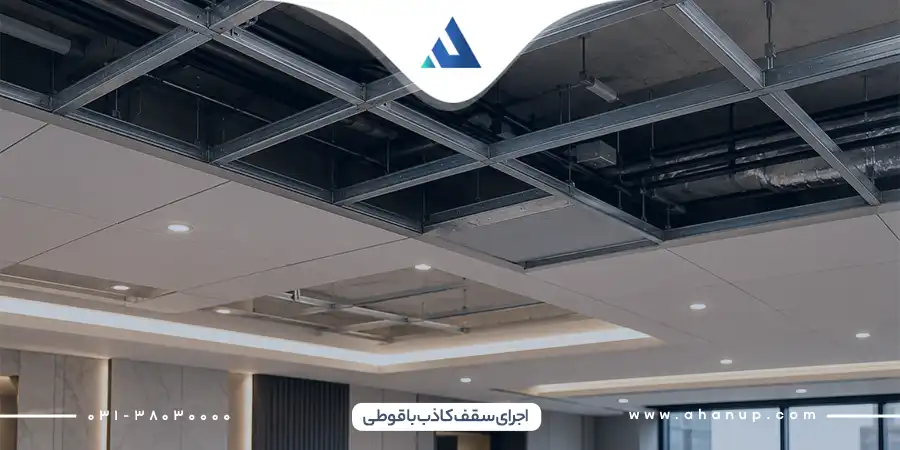

سقف کاذب فلزی با استفاده از قوطی، بیشتر در حوزه طراحی داخلی و معماری فضاهای داخلی مورد توجه است. این سقف که بر روی سازهی اصلی نصب میشود، علاوهبر ایجاد جلوههای بصری متنوع، نقش مؤثری در بهبود عایقبندی صوتی و حرارتی ایفا میکند.
ویژگیهای کلیدی این سیستم شامل موارد زیر است:
سقف تیرچه بلوک یکی از رایجترین روشهای سبکسازی سقف در ایران است که در آن از تیرچههای فلزی (اغلب از جنس قوطی) در کنار بلوکهای سبک (یونولیتی یا سفالی) استفاده میشود. این نوع سقف با ویژگیهایی که در زیر به آن اشاره کرده ایم به گزینهای اقتصادی و فنی برای ساختمانهای مسکونی و تجاری بدل شده است.
سقف زیرشیروانی فلزی به دلیل ماهیت شیبدار و سبک خود، اغلب در ویلاها و مناطق با بارندگی بالا استفاده میشود. استفاده از قوطی فلزی بهعنوان اسکلت اصلی، موجب ایجاد شیب مناسب جهت هدایت آب باران و برف میشود. از جمله مزایای این سیستم میتوان به موارد زیر اشاره کرد:
سقف کامپوزیت ترکیبی از بتن و فولاد است که با هدف افزایش مقاومت و کاهش وزن طراحی شده است. استفاده از قوطی فلزی بهعنوان المان باربر، نهتنها به بهینهسازی عملکرد لرزهای سقف کمک میکند، بلکه مصرف مصالح نیز کاهش مییابد. این سقف بهدلیل:
در ساختمانهای بلندمرتبه و پروژههای صنعتی بسیار محبوب است. لازم به ذکر است که قیمت روز پروفیلهای فلزی در تعیین هزینه تمامشده این نوع سقف تأثیر مستقیم دارد.
در سقف تیرچه کرومیت، از تیرچههای فلزی با جان باز و قوطیهای مقاوم استفاده میشود که به دلیل عدم نیاز به شمعبندی، سرعت اجرای بالایی دارد. این سقف بهخوبی قادر به تحمل بارهای زنده و مرده است و از جمله ویژگیهای برجسته آن میتوان موارد زیر را نام برد:
اجرای سقف عرشه فولادی به وسیله ورقهای گالوانیزه ذوزنقهای شکل و پروفیلهای فلزی (از جمله قوطی) انجام می شود. این سقف پس از نصب ورقها، با بتن پوشانده میشود و ساختاری سبک، مقاوم و سریعالاجرا فراهم میآورد. مزایای این سیستم عبارتند از:
از این رو، سقف عرشه فولادی گزینهای مناسب برای برجها و سازههای چندطبقه محسوب میشود. قیمت روز ورق گالوانیزه و قوطی در برآورد نهایی هزینه این سقف تأثیر مستقیم دارد.
در سیستمهای نوین ساخت سقفهای سبک، انتخاب صحیح پروفیلها و قوطیهای فلزی نقش مهمی در عملکرد سازهای، دوام و زیبایی نهایی دارد. این مقاطع فلزی نهتنها به عنوان اسکلت باربر عمل میکنند، بلکه با خواص مکانیکی متنوع خود، امکان انعطافپذیری در طراحی و اجرا را فراهم میسازند. استفاده از مصالح باکیفیت، مطابق با استانداردهای صنعتی، در این مرحله ضروری است.
در ادامه، به معرفی و تحلیل فنی پرکاربردترین انواع پروفیلها و قوطیهای مورد استفاده در اجرای سقف سبک میپردازیم:
پروفیل C شکل (Channel Profile) یکی از پرکاربردترین و شناختهشدهترین مقاطع فلزی در اجرای سقف سبک و سازههای فولادی است. این پروفیل از ورقهای فولادی گالوانیزه یا سیاه با ضخامتهای متنوع، با روشهای فرمدهی سرد تولید میشود.
ویژگیهای فنی
این پروفیل عمدتاً در زیرسازی سقفهای کاذب، سازه سقفهای شیبدار و اسکلت سقفهای فلزی استفاده میشود.
پروفیل زد بهدلیل طراحی متقارن و خاص، گزینهای ایدهآل برای سقفهایی با بارگذاری متناوب و توزیع شده محسوب میشود. این مقطع معمولاً از ورقهای فولادی فرمدادهشده تولید شده و با وزن کم، عملکرد مکانیکی قابلتوجهی ارائه میدهد.
ویژگیهای فنی
پروفیل Z اغلب در سیستم سقف عرشه فولادی، سازههای صنعتی و سولهها مورد استفاده قرار میگیرد.
Z-profile steel sections are widely used in lightweight roof construction due to their high strength, flexibility, and ease of installation. The unique shape of the Z-profile allows for efficient load distribution and increased span capability, which reduces the need for additional support structures. Compared to other profiles, Z-sections are lightweight yet provide excellent resistance to bending and twisting forces.
پروفیلهای فولادی Z به دلیل استحکام بالا، انعطافپذیری و سهولت نصب، به طور گستردهای در ساخت سقفهای سبک استفاده میشوند. شکل خاص پروفیل Z امکان توزیع کارآمد بار و افزایش قابلیت دهانه را فراهم میکند که این امر نیاز به سازههای پشتیبان اضافی را کاهش میدهد. در مقایسه با سایر پروفیلها، پروفیلهای Z سبک وزن هستند اما مقاومت بسیار خوبی در برابر نیروهای خمشی و پیچشی دارند.
پروفیل U شکل با سطح مقطع ساده و عملکرد پایدار، به عنوان یکی دیگر از گزینههای متداول در اجرای سقف سبک به کار میرود. این پروفیل از فولاد یا آلومینیوم تولید شده و در مواردی که به ساختار سبک با قابلیت نصب آسان نیاز است، بسیار مؤثر عمل میکند. همچنین، با توجه به شکل هندسی آن، محاسبه خمش قوطی و تحلیل مقاومت خمشی این نوع پروفیل به سادگی انجام میگیرد و در طراحیهای مهندسی قابل اطمینان است.
ویژگیهای فنی شامل موارد زیر است:
پروفیل U در ساخت سقف کاذب، دیوارهای پارتیشن داخلی و همچنین سقفهای شیروانی سبک استفاده میشود.
قوطیهای فلزی (Box Profile) یا پروفیلهای توخالی چهارگوش، یکی از مقاومترین و چند منظورهترین عناصر در اجرای سقف سبک به شمار میروند. این مقاطع معمولاً از فولاد کربنی، آلومینیوم یا گالوانیزه ساخته میشوند و بسته به نوع پروژه، بهصورت درزجوش (Welded) یا اکسترود شده تولید میشوند.
ویژگیهای فنی
قوطیهای فلزی در ستونهای فرعی، تیرهای افقی، اسکلت سقف شیروانی و همچنین شاسیهای سقف کاذب نقش کلیدی دارند. استفاده از قوطی مناسب برای ستون، بهویژه در نقاطی که فشار زیادی وارد میشود، اهمیت ویژهای دارد. انتخاب صحیح ضخامت و جنس قوطی در این مرحله، به کاهش وزن کلی سازه و افزایش بهرهوری ساخت کمک میکند.
یکی از نکات کلیدی در اجرای سقف سبک با قوطی، انتخاب صحیح نوع و ابعاد پروفیل قوطی است. این انتخاب باید با توجه به دهانه سقف، نوع پوشش نهایی، میزان بار وارده و شرایط اقلیمی منطقه صورت گیرد. برای مثال، در پروژههایی با دهانههای متوسط، استفاده از قوطیهای ۴۰×۴۰ یا ۶۰×۴۰ با ضخامت ۲ یا ۲.۵ میلیمتر بسیار رایج است. برای اطلاع از قیمت قوطی 40 در 40 و قیمت قوطی 40 در 60 به صفحه مربوط مراجعه کنید یا با کارشناسان ما تماس بگیرید.
در صورتی که پروژه نیاز به مقاومت بالاتری داشته باشد، میتوان از قوطیهایی با ضخامت بیشتر استفاده کرد. همچنین برای کاهش زنگزدگی و افزایش طول عمر، پیشنهاد میشود پروفیلها از نوع گالوانیزه یا رنگآمیزی ضدزنگ باشند.
در اجرای سقف با قوطی، توجه به نکات اجرایی مانند فاصلهگذاری دقیق، جوشکاری منظم و کنترل کیفیت مصالح مصرفی بسیار مهم است.
اجرای سقف سبک با قوطی مزایای متعددی دارد که آن را به انتخاب اول بسیاری از پیمانکاران و کارفرمایان تبدیل کرده است:
اجرای سقف سبک با قوطی نه تنها در ساختمانهای شهری، بلکه در پروژههای متنوعی قابل استفاده است، از جمله:
در تمامی این موارد، استفاده از اجرای سقف با پروفیل قوطی، باعث صرفهجویی در زمان، هزینه و وزن کلی سازه میشود. همچنین به دلیل سهولت برشکاری، سوراخکاری و نصب، این روش در کارگاههای کوچک و پروژههای شخصی نیز محبوبیت زیادی دارد.
هرچند سیستمهای سقف سبک مبتنی بر پروفیلهای فلزی، بهویژه در سالهای اخیر، جایگاه ویژهای در صنعت ساختوساز پیدا کردهاند و در بسیاری از پروژهها جایگزین روشهای سنتی شدهاند، اما اجرای این نوع سقفها در سازههای بتنی همواره بدون چالش نیست. همانگونه که بهرهمندی از مزایای این سیستمها (نظیر وزن کم، سرعت اجرای بالا، کاهش بار مرده و صرفهجویی در مصالح) مورد توجه مهندسان قرار گرفته، شناخت دقیق چالشها و محدودیتهای فنی آن نیز برای اتخاذ تصمیمهای بهینه در طراحی و اجرا ضروری است.
در ادامه به برخی از مهمترین موانع و ملاحظات در اجرای سقف سبک در ساختمانهای بتنی اشاره میشود:
یکی از چالشهای اصلی، ناسازگاری عملکردی برخی انواع سقف سبک با سیستم سازهای متداول در ساختمانهای مسکونی بتنی است. بهعنوان مثال، در استفاده از سقفهای سبک کامپوزیت (نظیر دال مرکب بر روی پروفیل فلزی) معمولاً نیاز به اجرای شمعبندی در تمامی طبقات وجود دارد تا در مرحله بتنریزی، عملکرد سازهای مورد انتظار حاصل شود. این مسئله در پروژههایی با طبقات متعدد میتواند موجب افزایش زمان اجرا، هزینههای پنهان و پیچیدگیهای اجرایی شود که برخلاف هدف اصلی سبکسازی خواهد بود.
اگرچه استفاده از پروفیلهای گالوانیزه به دلیل مقاومت در برابر خوردگی، شکلپذیری مناسب و وزن کم در اجرای سقف سبک بسیار رایج است، اما نوسانات بازار فلزات و افزایش قیمت پروفیلهای گالوانیزه میتواند بر صرفهجویی اقتصادی این روش سایه بیندازد. در چنین شرایطی، توصیه میشود خرید مصالح فلزی، خصوصاً پروفیلهای اصلی، از تأمینکنندگان معتبر و دارای گواهینامههای کیفی انجام شود تا از تحمیل هزینههای دوبارهکاری یا افت کیفیت سازه جلوگیری گردد.
سقف سبک با پروفیل قوطی: ترکیب مهندسی پیشرفته با کاهش هزینههای ساخت
در دنیای امروز ساختوساز، زمان و هزینه دو عامل تعیینکننده هستند. اجرای سقف سبک با قوطی با کاهش وزن سازه، تسریع روند اجرا و صرفهجویی در هزینهها، گزینهای بسیار مناسب برای انواع پروژههای ساختمانی و صنعتی است. این روش علاوه بر مزایای فنی، با تنوع بالا در نوع قوطی و شیوه اجرا، امکان سفارشیسازی بر اساس نیاز پروژه را نیز فراهم میکند. اگر به دنبال راهحلی سریع، مقاوم و مقرونبهصرفه هستید، اجرای سقف با قوطی را در صدر گزینههای خود قرار دهید.
سوالات متداول
روشی برای اجرای سقف با استفاده از پروفیلهای فلزی سبک بهجای تیرآهن یا دال بتنی است.
وزن کم، سرعت بالا در اجرا، کاهش هزینه و مقاومت مناسب در برابر زلزله از جمله مزایای این نوع سقف محسوب می شود
قوطیهای فلزی 40×40 یا 60×40 میلیمتر با ضخامت 2 تا 2.5 میلیمتر برای این مدل سقف مناسب هستند.
بله، بهویژه در سقفهای عرشه فولادی و کامپوزیت کاربرد زیادی دارند.
دقت در جوشکاری، تراز بودن قوطیها و ضدزنگکردن محلهای اتصال از جمله نکات اجرای سقف سبک با قوطی محسوب می شود.
برای سولهها، پارکینگها، سقفهای کاذب، ویلاها و پروژههای بازسازی می توان از این نوع سقف استفاده کرد.
