جدول استاندارد ورق‌های فلزی؛ راهنمای انتخاب دقیق ورق

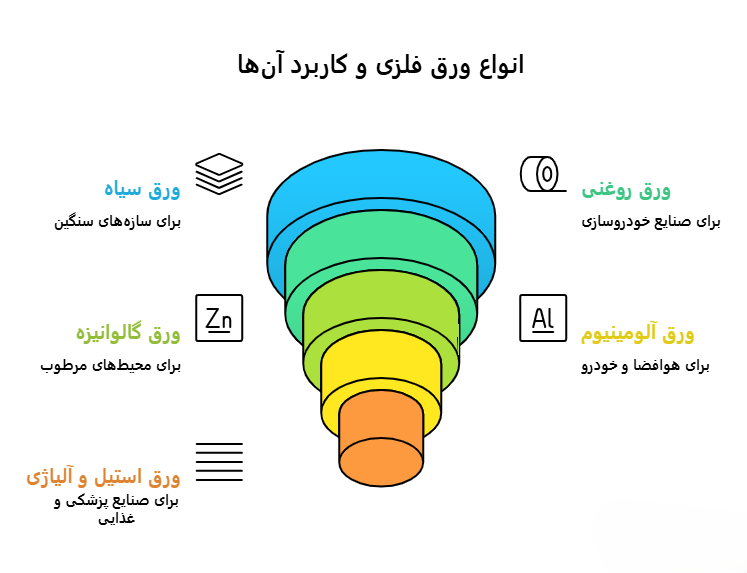

جدول استاندارد ورق‌های فلزی یکی از مهم‌ترین منابع اطلاعات فنی است که مهندسان، خریداران و تولیدکنندگان باید برای انتخاب و برآورد دقیق به آن مراجعه کنند. جدول گرید های استاندارد ورق ‌های فلزی شامل سایزها، ضخامت‌ها و وزن‌های مرسوم در بازار است . با توجه به تأثیر مستقیم این پارامترها بر قیمت ورق سیاه، بررسی جامع گریدهای متداول و طبقه‌بندی انواع ورق‌های فلزی امری ضروری است. این رویکرد امکان انتخابی بهینه، فنی و مقرون‌به‌صرفه ورق را متناسب با نوع پروژه فراهم می‌سازد.

نوع ورق	گرید / استاندارد اصلی	ضخامت رایج (mm)	ابعاد رایج (mm)	ویژگی کلیدی	کاربرد اصلی
ورق سیاه	EN 10025-2 (S235JR / S275 / S355) / ASTM A36	1.5 تا 100	عرض: 1000–1500 | طول: 2000–6000	استحکام بالا، قیمت مناسب	سازه‌های فلزی، ساختمان، صنایع سنگین
ورق روغنی (نورد سرد)	EN 10130 (DC01–DC04)	0.3 تا 3	عرض: 1000–1250 | طول: 2000–2500	سطح صاف، دقت بالا	خودروسازی، لوازم خانگی
ورق گالوانیزه	ASTM A653 / EN 10346	0.3 تا 2.5	عرض: 1000–1250 | طول: 2000–6000	ضد زنگ	سقف، سوله، محیط مرطوب
ورق استنلس استیل	ASTM A240 (AISI 304 / 316 / 430)	0.4 تا 50	عرض: 1000–1500 | طول: 2000–6000	ضد خوردگی	صنایع غذایی، دارویی
ورق رنگی	PPGI / PPGL	0.3 تا 1.5	عرض: 600–1250	زیبایی + مقاومت	نما، لوازم خانگی
ورق اسیدشویی	EN 10111 / ASTM A1011	1.5 تا 6	1000×2000 1250×2500	سطح تمیز	قطعات صنعتی
ورق آجدار	EN 10363	2 تا 10	1000×2000 1500×6000	ضد لغزش	کف‌سازی، رمپ

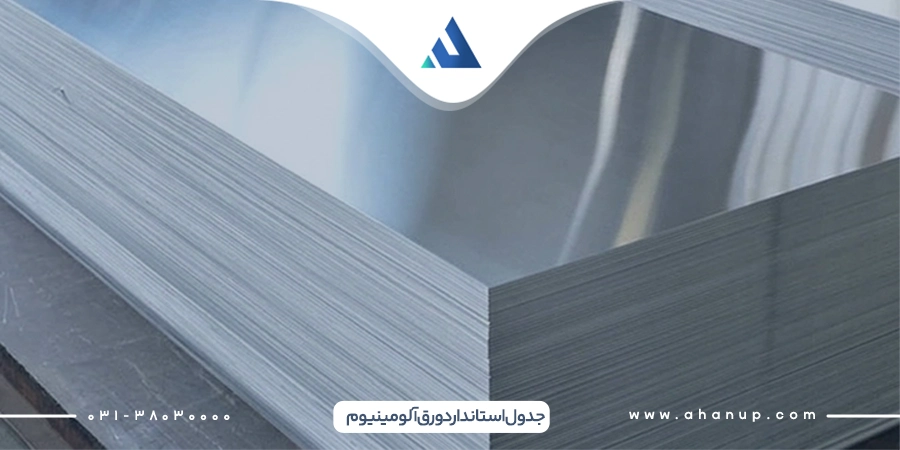

ورق آلومینیوم	ASTM B209 (1050، 3003، 5052)	0.2 تا 10	متنوع	سبک، ضد خوردگی	هوافضا، بسته‌بندی

آشنایی تخصصی با جداول استاندارد انواع ورق‌های فلزی

آشنایی با این نوع جداول مستلزم درک دقیق ساختار و محتوای جدول استاندارد ورق‌های فلزی است. این جداول مرجع اصلی برای تعیین ویژگی‌های مکانیکی، شیمیایی و ابعادی محصولات محسوب می‌شوند و ابزار پایه‌ای مهندسان و طراحان برای انتخاب ورق مناسب هستند.

در این جداول معمولاً اطلاعاتی مانند محدوده ضخامت، گرید فولاد، تلرانس‌ها و ابعاد ورق درج می‌شود و کاربران با اتکا به این داده‌ها می‌توانند نوع ورق متناسب با کاربرد صنعتی خود را مشخص کنند. مجموعه این جداول، به‌ویژه در استانداردهای بین‌المللی و منابع معتبر صنعتی، معیاری برای تولید، تست و کنترل کیفیت محصولات فولادی فراهم می‌آورد.

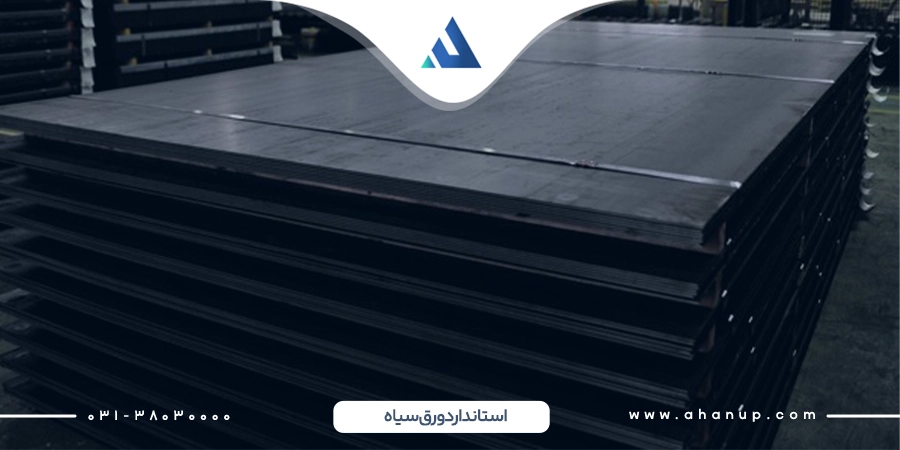

جدول استاندارد ورق سیاه

ضخامت ورق‌های سیاه مطابق با استانداردهای بین‌المللی معمولاً بین ۳ تا ۲۵ میلی‌متر است، هرچند ضخامت‌های کمتر نیز در برخی کاربردها تولید می‌شوند. پس از گرمایش تختال‌ها، محصول در ابعاد مورد نظر برش خورده و به صورت کلاف یا شیت بسته‌بندی می‌شود.

مشخصات ابعادی ورق سیاه

• طول ورق: ۱ تا ۶ متر
• عرض ورق: معمولاً ۱ تا ۱.۵ متر
• ضخامت ورق: 2 تا 25 میلی‌متر

استاندارد ST37 که در تولید ورق سیاه به کار می‌رود، مشخصات فنی و مکانیکی ورق را از جمله محدوده تنش، استحکام کششی و قابلیت شکل‌پذیری تعیین می‌کند. با توجه به اینکه نوسانات بازار معمولاً مستقیماً بر قیمت ورق ST37 تاثیر می‌گذارد مهندسان و تولیدکنندگان با اتکا به این استاندارد می‌توانند نوع ورق مناسب برای کاربرد صنعتی یا ساختمانی را انتخاب کنند.

برای اطلاع دقیق از ابعاد ورق سیاه استاندارد ST37 و مقایسه ضخامت‌ها و طول‌های موجود در بازار، جدول استانداردهای ورق فولادی ارائه شده مرجع قابل اعتماد و کاربردی محسوب می‌شوند. همچنین، استفاده از این جداول به محاسبه دقیق وزن و قیمت ورق سیاه کمک شایانی می‌کند.

ردیف	طول (متر)	عرض (متر)	ضخامت (میلی‌متر)	وزن استاندارد (کیلوگرم)
1	2.00	1.00	2.0	31.4
2	2.00	1.00	2.5	39.3
3	2.50	1.25	3.0	73.6
4	6.00	1.50	4.0	282.6
5	6.00	1.50	6.0	423.9
6	6.00	1.50	8.0	565.2
7	6.00	1.50	10.0	706.5
8	6.00	1.50	12.0	847.8
9	6.00	1.50	15.0	1059.8
10	6.00	2.00	20.0	1884.0
11	6.00	2.00	25.0	2355.0

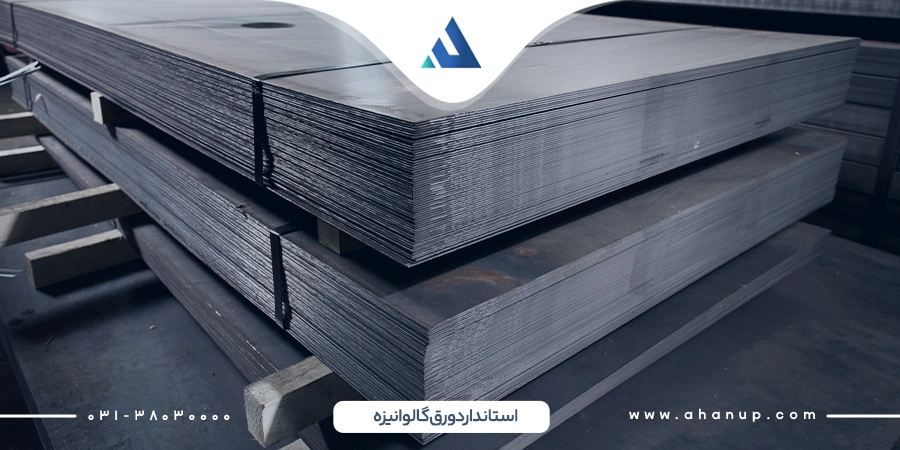

استاندارد ورق گالوانیزه؛ مرجع تخصصی انتخاب ورق ضدزنگ در صنایع ساختمانی

در میان انواع ورق‌های فلزی، ورق گالوانیزه یکی از مهم‌ترین محصولات پوشش‌دار محسوب می‌شود که برای افزایش مقاومت در برابر خوردگی، با لایه‌ای از روی محافظت می‌شود. استانداردسازی ورق گالوانیزه بر اساس معیارهای مهندسی مختلفی انجام می‌گیرد که شامل موارد زیر است:

• روش‌های گالوانیزاسیون (غوطه‌وری گرم یا الکترولیتی)
• میزان پوشش روی و حداقل جرم پوشش
• چسبندگی پوشش
• ساختار کریستالی سطح (گل‌ریز، گل‌درشت یا بدون گل)
• کیفیت فرآیند سردسازی

در جداول استاندارد ورق‌های فلزی، اطلاعات فنی و مهندسی مانند ضخامت قابل تولید، کیفیت سطح، خواص مکانیکی و ابعاد ورق درج می‌شود تا انتخاب ورق مناسب برای کاربردهایی مانند صنایع ساختمانی، خودروسازی، لوازم خانگی و تجهیزات برودتی با دقت بالاتر انجام شود.

استانداردهای بین‌المللی

مبنای تعیین کیفیت ورق گالوانیزه در کارخانجات داخلی و خارجی، استانداردهای بین‌المللی زیر است:

ASTM A653: استاندارد آمریکایی برای ورق‌های فولادی گالوانیزه گرم
EN 10346: استاندارد اروپایی برای محصولات فولادی پوشش‌دار پیوسته
JIS G3302: استاندارد ژاپنی برای ورق‌های فولادی گالوانیزه

این استانداردها علاوه بر تعیین حداقل میزان پوشش روی، بر ابعاد ورق و تلرانس‌های تولید نیز تأثیر مستقیم دارند.

ASTM A653 is the standard specification for zinc-coated steel sheet by the hot-dip process. EN 10346 is the European standard for continuously hot-dip coated steel flat products

استاندارد ASTM A653 مشخصات ورق فولادی گالوانیزه تولید شده به روش غوطه‌وری گرم را تعریف می‌کند و EN 10346 استاندارد اروپایی برای محصولات تخت فولادی با پوشش گالوانیزه پیوسته است.

لینک منبع

استاندارد ابعاد و ضخامت ورق گالوانیزه

ورق‌های گالوانیزه معمولاً با مشخصات زیر عرضه می‌شوند:

• عرض ورق: 100، 125و 150 سانتی‌متر
• طول ورق: ۲، ۲.۵ و ۶ متر
• ضخامت ورق: 0.3 تا 2.5

محاسبه وزن و بررسی تلرانس‌ها

در انتخاب دقیق ورق گالوانیزه، وزن و ابعاد ورق باید با داده‌های موجود در جداول استاندارد ورق‌های فلزی مقایسه شود تا میزان انطباق محصول با استانداردهای تولید مشخص گردد. وزن ورق بر اساس ابعاد، ضخامت و چگالی فولاد محاسبه می‌شود و تفاوت‌های جزئی معمولاً ناشی از تلرانس‌های نورد، ضخامت پوشش روی و روش‌های سردسازی است. تحلیل علمی این جداول به مهندسان، پیمانکاران و خریداران کمک می‌کند تا محصول مناسب را با دقت بالا انتخاب کنند و از صحت مشخصات فنی اطمینان یابند.

جداول استاندارد ورق‌های گالوانیزه بر اساس استاندارد آمریکایی ASTM

در استاندارد آمریکایی ASTM، انواع مختلف فولاد برای تولید ورق‌های گالوانیزه به‌کار می‌روند. انتخاب نوع فولاد، تاثیر مستقیمی بر ترکیبات شیمیایی و خواص مکانیکی ورق‌های تولیدی دارد و بنابراین انتخاب مناسب فولاد، نقش کلیدی در کیفیت محصول نهایی ایفا می‌کند.

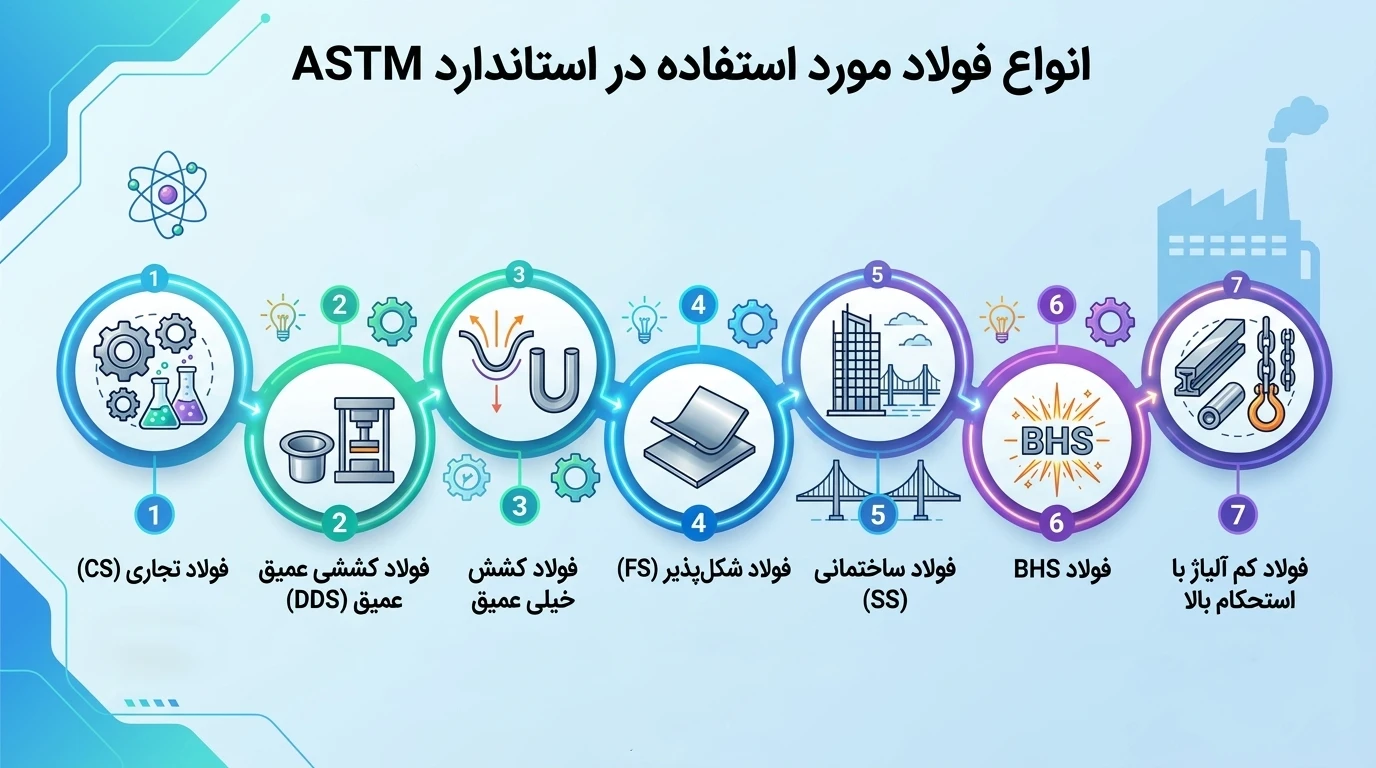

انواع فولاد مورد استفاده در ASTM

انواع فولاد بکار  برده شده در ASTM شامل موارد زیر است:

1-فولاد تجاری (CS)

این فولاد خود دارای سه نوع A, B و C است که هر کدام مشخصات مکانیکی و شیمیایی متفاوتی دارند.

2-فولاد کششی عمیق (DDS)

شامل دو نوع A و C می‌باشد و عمدتاً برای ورق‌هایی با قابلیت شکل‌پذیری بالا کاربرد دارد.

3-فولاد کشش خیلی عمیق

این فولاد برای کاربردهایی طراحی شده که نیاز به تغییر شکل شدید ورق دارد و خواص کششی ویژه‌ای ارائه می‌دهد.

4-فولاد شکل‌پذیر (FS)

دارای دو نوع A و B بوده و برای محصولاتی که نیاز به خمکاری یا قالب‌گیری دارند، مناسب است.

5-فولاد ساختمانی (SS)

با گریدهای متفاوت، عمدتاً برای کاربردهای سازه‌ای و صنعتی مورد استفاده قرار می‌گیرد.

6-فولاد BHS

7-فولاد کم آلیاژ با استحکام بالا

درصد ترکیبات شیمیایی ورق‌های گالوانیزه ASTM

در جدول استاندارد ASTM، درصد ترکیبات شیمیایی هر نوع فولاد مشخص شده است تا خواص مکانیکی، قابلیت شکل‌پذیری، مقاومت به خوردگی و استحکام ورق قابل پیش‌بینی باشد. این داده‌ها به مهندسان و تولیدکنندگان کمک می‌کند تا ورق مناسب با کاربرد خاص را انتخاب کنند و انطباق محصول با استانداردهای بین‌المللی را تضمین نمایند.

ردیف	نوع فولاد	کربن	منیزیم	فسفر	گوگرد	آلومینیوم	مس	نیکل	کروم	مولیبدن	وانادیم	کلمبیم	تیتانیوم
1	CS نوع A	0.1	0.6	0.03	0.035	……	0.25	0.2	0.15	0.06	0.008	0.008	0.025
2	CS نوع B	0.02-0.15	0.6	0.03	0.035	……	0.25	0.2	0.15	0.06	0.008	0.008	0.025
3	CS نوع C	0.08	0.6	0.1	0.035	……	0.25	0.2	0.15	0.06	0.008	0.008	0.025
4	FS نوع A	0.1	0.5	0.02	0.035	……	0.25	0.2	0.15	0.06	0.008	0.008	0.025
5	FS نوع B	0.02-0.10	0.5	0.02	0.03	……	0.25	0.2	0.15	0.06	0.008	0.008	0.025

جداول استاندارد ورق‌های گالوانیزه بر اساس استاندارد اروپایی

در استانداردهای اروپایی، ورق‌های گالوانیزه بر اساس ویژگی‌های شیمیایی فولاد، کیفیت سطح و نوع پوشش محافظتی طبقه‌بندی می‌شوند. این استانداردها به مهندسان و تولیدکنندگان امکان می‌دهند تا بر اساس نیاز پروژه، ورق مناسب را با دقت انتخاب کنند.

استاندارد EN10142:2000

استاندارد EN10142:2000 گریدهای DX (کششی) را معرفی می‌کند. در این گریدها میزان عناصر اصلی مانند کربن، فسفر، گوگرد، آلومینیوم و نیتروژن کنترل می‌شود تا ورق قابلیت کشش، فرم‌دهی و مقاومت مناسب داشته باشد.

جدول ترکیبات شیمیایی استاندارد EN10142:2000 (گریدهای DX)

این جدول مقادیر وزنی عناصر شیمیایی کلیدی در ورق‌های فولادی گالوانیزه گرید DX را نشان می‌دهد و مشخصات ترکیب شیمیایی برای دستیابی به خواص مکانیکی و کیفیت پوشش سطح را ارائه می‌کند.

گرید فولادی	کربن (C)	منگنز (Mn)	فسفر (P)	گوگرد (S)	آلومینیوم (Al)	نیتروژن (N)	تیتانیوم (Ti)
DX51D	0.10	0.60	0.030	0.035	0.025	0.010	0.005
DX52D	0.07	0.30	0.030	0.035	0.025	0.005	0.005
DX53D	0.03	0.30	0.030	0.035	0.020	0.006	0.125
DX54D	0.01	0.30	0.030	0.035	0.020	0.006	0.125
DX56D	0.005	0.20	0.020	0.020	0.020	0.005	0.086

جدول مشخصات پوشش و کیفیت سطح ورق‌های گالوانیزه مطابق با استاندارد EN 10142:2000

این جدول، طبقه‌بندی انواع پوشش‌های گالوانیزه و کیفیت سطح ورق‌های فولادی را بر اساس استاندارد EN 10142:2000 ارائه می‌دهد. اطلاعات درج‌شده مبنایی برای انتخاب مناسب ورق در کاربردهای مختلف صنعتی با توجه به شرایط محیطی، الزامات خوردگی و کیفیت ظاهری سطح می‌باشد:

لایه محافظتی: روی خالص (Z)

لایه محافظتی: آهن – روی (ZF)

گرید

پوشش

کیفیت سطح

گرید

اسم پوشش

کیفیت سطح

NA

MA

MB

MC

RA

RB

RC

DX51D

Z100

√

√

√

√

DX51D

ZF100

√

√

√

DX51D

Z140

√

√

√

√

DX51D

ZF120

√

√

√

DX51D

Z200

√

√

√

√

DX51D

ZF140

√

√

–

DX51D

Z225

√

√

√

√

–

–

–

–

–

DX51D

Z275

√

√

√

√

DX52D

ZF100

√

√

√

DX51D

Z350

√

√

√

–

DX52D

ZF120

√

√

√

DX51D

Z450

√

–

–

–

DX52D

ZF140

√

√

–

DX51D

Z600

√

–

–

–

–

–

–

–

–

–

–

–

–

–

–

DX53D

ZF100

√

√

√

DX52D

Z100

√

√

√

√

DX53D

ZF120

√

√

√

DX52D

Z140

√

√

√

√

DX53D

ZF140

√

√

–

DX52D

Z200

√

√

√

√

–

–

–

–

–

DX52D

Z225

√

√

√

√

DX54D

ZF100

√

√

√

DX52D

Z275

√

√

–

–

DX54D

ZF120

√

√

√

DX52D

Z350

√

√

–

–

DX54D

ZF140

√

√

–

DX53D-56D

Z100

√

√

√

√

DX54D

ZF100

√

√

√

DX53D-56D

Z140

√

√

√

√

DX54D

ZF120

√

√

√

DX53D-56D

Z200

√

√

√

√

DX54D

ZF140

√

√

–

DX53D-56D

Z225

√

√

√

√

–

–

–

–

–

DX53D-56D

Z275

√

√

√

√

–

–

–

–

–

DX53D-56D

Z300

–

√

–

–

–

–

–

–

–

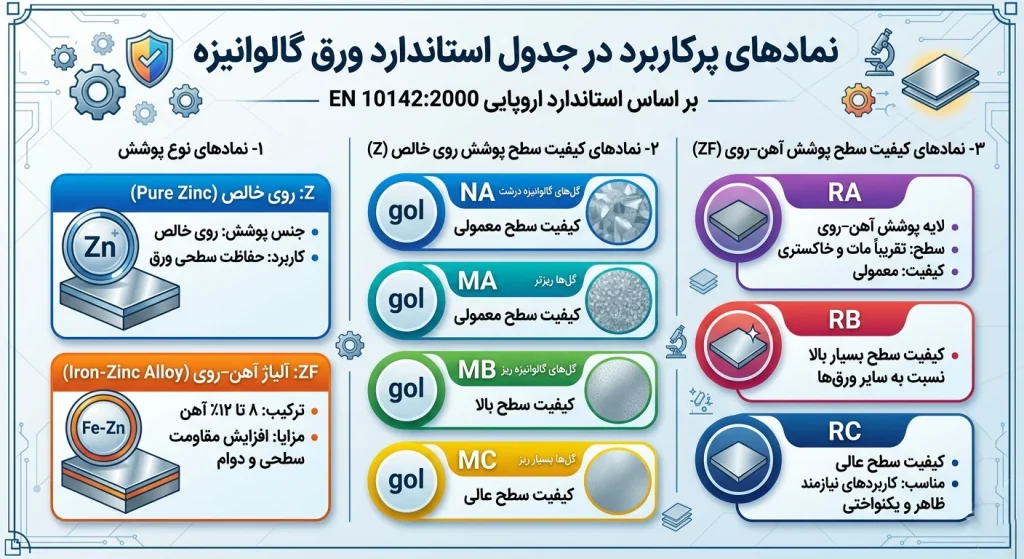

نمادهای پرکاربرد در جدول استاندارد ورق گالوانیزه

در استاندارد اروپایی EN 10142:2000، چندین نماد برای مشخص کردن نوع پوشش و کیفیت سطح ورق‌های گالوانیزه به کار می‌رود که به شرح زیر است:

1-️ نمادهای نوع پوشش

Z: پوشش از جنس روی خالص، محافظت سطح ورق را بر عهده دارد.

ZF: پوشش آلیاژی آهن–روی، با درصد ترکیب حدود 8 تا 12٪، مقاومت سطحی و دوام ورق را افزایش می‌دهد.

2– نمادهای کیفیت سطح پوشش روی خالص (Z)

• NA: گل‌های گالوانیزه درشت و کیفیت سطح معمولی
• MA: گل‌ها ریزتر هستند اما کیفیت سطح در حد معمولی باقی می‌ماند
• MB: گل‌های گالوانیزه ریز و کیفیت سطح بالا
• MC: گل‌ها بسیار ریز و کیفیت سطح عالی

3-️نمادهای کیفیت سطح پوشش آهن–روی (ZF)

• RA: لایه پوشش آهن–روی، سطح تقریباً مات و خاکستری. کیفیت سطح معمولی است.
• RB: لایه پوشش آهن–روی با کیفیت سطح بسیار بالا نسبت به سایر ورق‌ها.
• RC: پوشش آهن–روی با کیفیت سطح عالی، مناسب کاربردهایی که ظاهر و یکنواختی سطح اهمیت دارد.

استاندارد EN10292:2000

استاندارد EN10292:2000 ترکیبات شیمیایی گریدهای استحکام بالای H را ارائه می‌دهد که مناسب مصارف سازه‌ای، صنعتی و قطعات حساس هستند. در این نوع استاندارد:

• نوع پوشش محافظتی و کیفیت سطح با همان نمادهای EN10142 تعیین می‌شود.
• کلاس‌های مختلف پوشش Z100 تا Z350 میزان جرم پوشش روی را مشخص می‌کنند و بر مقاومت خوردگی ورق تأثیر مستقیم دارند.

مجموعه این جداول، مهندسان و طراحان را قادر می‌سازد تا با توجه به خواص شیمیایی، کیفیت سطح و نوع لایه محافظ، ورق مناسب پروژه‌های صنعتی، ساختمانی و خودروسازی را انتخاب کنند.

جدول ترکیبات شیمیایی استاندارد EN10292:2000 (گریدهای H)

این جدول مقادیر وزنی عناصر شیمیایی کلیدی در ورق‌های فولادی سرد نورد شده گرید H را نشان می‌دهد و مشخصات ترکیب شیمیایی مورد نیاز برای دستیابی به خواص مکانیکی و شکل‌پذیری مناسب را ارائه می‌کند:

ردیف	گرید	کربن	منیزیم	سیلیسیم	آلومینیوم	فسفر	گوگرد	تیتانیوم	نوبیوم
1	H180BD	0.04	0.7	0.5	0.02	0.06	0.25	…	…
2	H220BD	0.06	0.7	0.5	0.02	0.08	0.25	…	…
3	H220PD	0.08	0.7	0.5	0.02	0.08	0.25	…	…
5	H220YD	0.01	0.9	0.5	0.02	0.08	0.25	0.12	…
7	H260LAD	0.1	0.6	0.5	0.015	0.25	0.25	0.15	0.09
6	H260YD	0.01	1.6	0.5	0.02	0.1	0.25	0.12	…
8	H300LAD	0.1	1	0.5	0.015	0.25	0.25	0.15	0.09
4	H300PD	0.1	0.7	0.5	0.02	0.08	0.25	…	…
9	H340LAD	0.1	1	0.5	0.015	0.25	0.25	0.15	0.09
10	H380LAD	0.1	1.4	0.5	0.015	0.25	0.25	0.15	0.09

جدول پوشش و کیفیت سطح بر اساس EN10292:2000

این جدول انواع پوشش‌های محافظتی روی خالص و آهن–روی در ورق‌های فولادی گرید H را نشان می‌دهد و کیفیت سطح هر گرید را بر اساس استاندارد اروپایی مشخص می‌کند:

لایه محافظتی: روی خالص (Z)							لایه محافظتی: آهن – روی (ZF)
گرید	اسم پوشش	کیفیت سطح					گرید	اسم پوشش	کیفیت سطح
		NA	MA		MB				RA		RB
همه گریدهای جدول بالا	Z100	√		√		√	همه گریدهای جدول بالا	Z100	√	√
	Z140	√		√		√		Z140	√	√
	Z200	√		√		√		–	–	–
	Z225	√		√		√		–	–	–
	Z275	√		√		√		–	–	–
	Z350	√		√		√		–	–	–

استاندارد ورق استیل؛ معیار فنی انتخاب ورق‌های استنلس در صنایع پیشرفته

استیل آلیاژی است بر پایه آهن که میزان کربن آن کمتر از ۲ درصد است. مقدار کربن در این ورق‌ها تعیین‌کننده سختی، استحکام و خواص مکانیکی ورق است و دسته‌بندی آن‌ها بر اساس میزان کربن، کاربردهای صنعتی متفاوتی دارد.

• کربن ≤ 0.15درصد: فولاد نرم، مناسب میخ، لوله و پرچ
• 0.15–0.3درصد: کم‌کربن، مناسب تیرآهن، میلگرد و چرخ‌دنده
• 0.3– 0.6٪: متوسط‌کربن، مناسب فنر، میل‌لنگ و شلف
• کربن>0.6٪: پرکربن، مناسب ابزار دقیق مثل اره و آچار

ورق‌های استیل به دو نوع ساده کربنی و آلیاژی تقسیم می‌شوند. عناصر آلیاژی مانند نیکل، کروم و مولیبدن باعث افزایش مقاومت در برابر خوردگی و براقیت ورق می‌شوند.

ابعاد رایج ورق استیل

• ضخامت: 0.4 تا 30 میلی‌متر
• عرض: 100 و 125 سانتی‌متر
• عرضه: رول و شیت

ردیف	ضخامت (mm)	عرض (m)	طول (m)	وزن (kg)
1	0.4	1	2	6.4
2	0.5	1	2	8
3	0.6	1	2	9.6
4	0.7	1	2	11.2
5	0.8	1	2	12.8
6	0.9	1	2	14.4
7	1	1	2	16
8	1.25	1	2	20
9	1.5	1	2	24
10	2	1	2	32
11	3	1	2	48

استاندارد ورق روغنی؛ معیار تعیین کیفیت و تلرانس ابعادی

ورق روغنی، که از طریق فرآیند نورد سرد تولید می‌شود، به دلیل سطح صاف، تلرانس دقیق و خواص مکانیکی پایدار، در صنایع ظریف‌کاری و تولید محصولات حساس کاربرد گسترده‌ای دارد. استانداردهای ورق روغنی بخش مهمی از مجموعه استانداردهای ورق‌های فلزی محسوب می‌شوند و نقش مستقیم در کیفیت، قابلیت شکل‌پذیری و عملکرد نهایی محصول دارند.

جدول‌های استاندارد ورق‌های روغنی شامل اطلاعاتی دقیق در مورد گریدهای DIN (مانند ST12، ST13 و ST14)، محدوده ضخامت، استحکام کششی، چگالی و ابعاد ورق است. این داده‌ها امکان انتخاب دقیق و بهینه ورق را فراهم می‌کند تا با نیازهای طراحی صنعتی و فرآیند تولید هماهنگی کامل داشته باشد.

مشخصات فنی و ابعادی

داده‌های ارائه‌شده برای ورق روغنی باید با منابع رسمی DIN، ASTM و همچنین جداول مرجع بازار داخلی تطبیق داده شوند:

• ضخامت ورق روغنی: ۰.۳ تا ۳ میلی‌متر
• عرض استاندارد: ۱ و ۱.۲۵ متر
• طول رایج: ۲ و ۲.۵ متر

جدول استاندارد ورق روغنی

این جدول مشخصات فنی ورق‌های فولادی سرد نورد شده با پوشش روغن محافظ شامل ضخامت، ابعاد، ترکیب شیمیایی و کیفیت سطح را ارائه می‌دهد و انتخاب گرید مناسب برای فرم‌کاری و کاربردهای صنعتی را تسهیل می‌کند:

ردیف	طول (m)	عرض (m)	ضخامت (mm)	چگالی ورق روغنی	حدود وزن (kg)
1	2	1	0.5	786	8
2	2	1	0.6	786	9
3	2	1	0.7	786	11
4	2	1	0.8	786	13
5	2	1	0.9	786	14
6	2	1	1.0	786	16
7	2	1	1.25	786	20
8	2	1	1.5	786	24
9	2.5	1.25	0.5	786	12
10	2.5	1.25	1.25	786	31
11	2.5	1.25	1.5	786	37

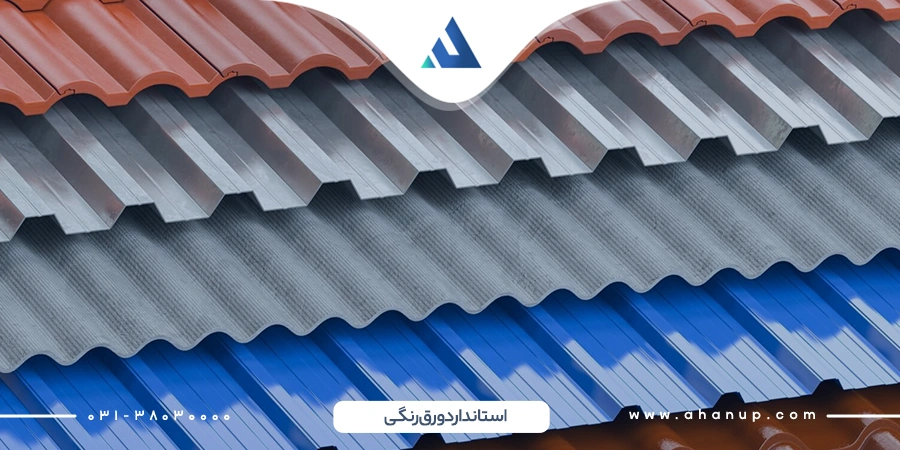

استاندارد ورق رنگی؛ انتخاب دقیق ورق فولادی پوشش‌دار

ورق‌های رنگی از مشتقات ورق گالوانیزه هستند که طی فرآیندی کنترل‌شده تولید می‌شوند تا علاوه بر مقاومت در برابر خوردگی، دوام سطحی و زیبایی ظاهری بالاتری داشته باشند. این محصول به‌عنوان ورق فولادی پوشش‌دار، کاربرد گسترده‌ای در صنایع لوازم خانگی، حمل‌ونقل، تجهیزات صنعتی و پوشش‌های ساختمانی دارد.

فرآیند تولید ورق رنگی

پس از گالوانیزاسیون، ورق‌ها مراحل زیر را طی می‌کنند، هر مرحله با دقت انجام می‌شود تا چسبندگی و دوام رنگ تضمین گردد.

• چربی‌زدایی و شستشو
• اعمال مواد شیمیایی چسبنده و پرایمر
• رنگ نهایی و پخت در کوره

استانداردها و ابعاد ورق رنگی

ورق رنگی مطابق استانداردهای ابعادی و فنی تولید می‌شود. ابعاد رایج عبارت‌اند از:

• ضخامت: ۰.۳ تا ۱.۵ میلی‌متر
• عرض: ۶۰۰ تا ۱۵۰۰ میلی‌متر
• طول: ۲۰۰۰، ۲۵۰۰ و ۳۰۰۰ میلی‌متر

این ابعاد با اکثر نیازهای صنعتی و ساختمانی سازگار هستند. جدول استاندارد ورق‌های فلزی شامل مشخصات مکانیکی و کیفیت پوشش رنگی، امکان انتخاب دقیق ورق مطابق با نوع پروژه و شرایط محیطی را فراهم می‌کند. در صورت نیازهای خاص، ابعاد سفارشی و فرمولاسیون رنگ‌های متفاوت نیز قابل سفارش است.

جدول استاندارد ورق رنگی

این جدول مشخصات فنی ورق‌های فولادی رنگی شامل ضخامت، ابعاد، نوع رنگ، ضخامت پوشش و کیفیت سطح را نشان می‌دهد و به انتخاب مناسب‌ترین گرید برای کاربردهای تزئینی و صنعتی کمک می‌کند:

ردیف	ضخامت (mm)	عرض (mm)	طول (mm)
1	0.30	600–1000	2000
2	0.40	800–1250	2000 / 2500
3	0.50	1000–1250	2000 / 2500 / 3000
4	0.60	1000–1500	2500 / 3000
5	0.70–1.00	1000–1500	2500 / 3000
6	1.20–1.50	1000–1500	2500 / 3000

استاندارد ورق اسیدشویی؛ انتخاب ورق فولادی بدون ناخالصی سطحی

ورق‌های اسیدشویی مشابه ورق‌های روغنی هستند و برای زدودن زغال‌ها و ناخالصی‌های سطحی ناشی از نورد گرم تولید می‌شوند. این فرآیند باعث افزایش مقاومت و کیفیت سطح فولاد می‌شود و ورق را برای کاربردهای صنعتی آماده می‌کند. ورق‌های اسیدشویی در صنایع مختلف برای تولید قطعات صنعتی، تجهیزات ساختمانی و فرآیندهای قالب‌گیری و برش استفاده می‌شوند.

حالت عرضه: رول و شیت

ابعاد فابریک

• 1000 × 2000 میلی‌متر
• 1250 × 2500 میلی‌متر

ضخامت رایج

 2، 3، 4، 5 و 6 میلی‌متر

جدول استاندارد ورق اسیدشویی

این جدول گریدهای استاندارد ورق‌های فولادی اسیدشویی شده را شامل ضخامت، ابعاد، ترکیب شیمیایی و کیفیت سطح ارائه می‌دهد و انتخاب گرید مناسب برای کاربردهای صنعتی و فرم‌کاری را تسهیل می‌کند:

ردیف	ضخامت (mm)	عرض (mm)	طول (mm)	وزن تئوری (kg)
1	1.5	1000	2000	23.6
2	2	1000	2000	31.4
3	3	1000	2000	47.1
4	4	1000	2000	62.8
5	5	1000	2000	78.5
6	6	1000	2000	94.2

استاندارد ورق آجدار؛ ورق فولادی ضد لغزش برای کاربردهای صنعتی

ورق آجدار نوعی ورق فولادی نورد گرم است که سطح آن با الگوهای برجسته مانند بادامی، لوزی، خطوط مورب یا شطرنجی طراحی می‌شود. اصلی‌ترین تفاوت ورق سیاه و ورق آجدار در الگوهای برجسته سطحی است. این برجستگی‌ها باعث افزایش اصطکاک و کاهش احتمال لغزش می‌شوند و ورق را برای کاربردهای ایمن صنعتی آماده می‌کنند.

کاربردها

• کف‌سازی خودروهای حمل بار
• عرشه‌ها و رمپ‌ها
• راهروهای صنعتی
• داخل آسانسورها و سطوح پر رفت‌وآمد

ضخامت استاندارد

• ضخامت: ۲ تا ۶ میلی‌متر

ابعاد استاندارد

• ۱ × ۲ متر
• ۱.۵ × ۶ متر
• ۱.۲۵ × ۲.۵ متر
• ابعاد سفارشی: تا ۲ × ۶ متر

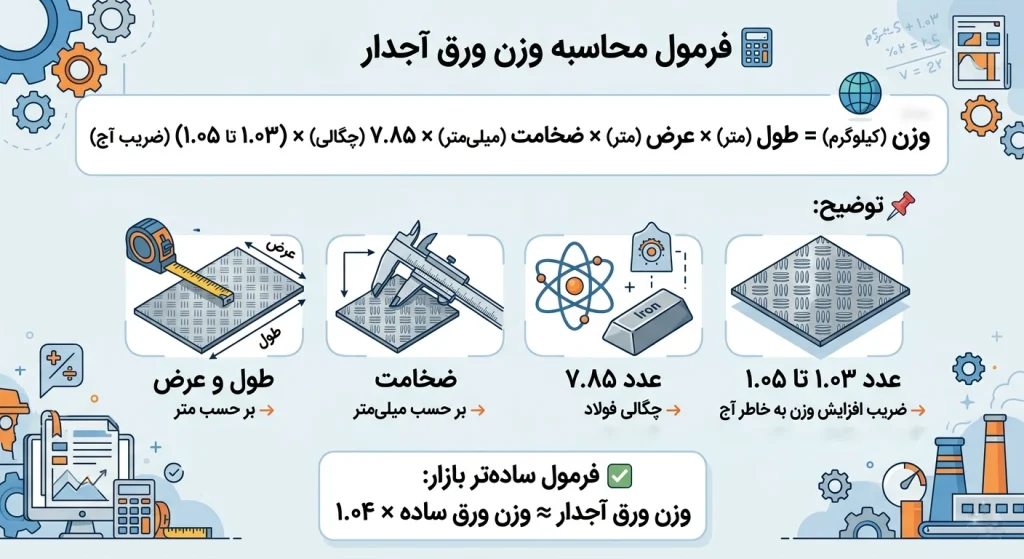

محاسبه وزن ورق آجدار

با داشتن طول، عرض و ضخامت می‌توان وزن ورق آجدار را با استفاده از جدول استاندارد وزن ورق آهن و اضافه وزن ۳ تا ۵ درصد نسبت به ورق سیاه محاسبه کرد. این امکان انتخاب دقیق ورق مطابق نیاز پروژه و برآورد هزینه را فراهم می‌کند.

جدول استاندارد ورق آجدار

این جدول وزن تقریبی ورق‌های آجدار فولادی را بر اساس ابعاد و ضخامت نشان می‌دهد و به انتخاب مناسب برای کاربردهای صنعتی و ساختمانی کمک می‌کند.

ردیف	طول (mm)	عرض (mm)	ضخامت (mm)	حدود وزن (kg)
1	2000	1000	1.5	24
2	2000	1000	2	32
3	2000	1000	3	48
4	6000	1500	6	432
5	6000	1500	8	576
6	6000	1500	10	720
7	6000	2000	6	776

استاندارد ورق آلومینیوم؛ راهنمای انتخاب ورق سبک و مقاوم

ورق آلومینیوم یکی از پرمصرف‌ترین ورق‌های غیر فولادی در صنعت است که به دلیل وزن کم، انعطاف‌پذیری بالا، مقاومت در برابر خوردگی، هدایت حرارتی مطلوب و ظاهر براق، کاربرد گسترده‌ای در صنایع تولیدی دارد. این ورق‌ها در انواع ساده، رنگی و آجدار تولید می‌شوند و هر نوع با توجه به پروژه، ویژگی‌های مکانیکی و فیزیکی متفاوتی ارائه می‌دهد.

استانداردهای ورق آلومینیوم

استانداردسازی ورق آلومینیوم بر اساس دو عامل اصلی انجام می‌شود:

آلیاژ: تعیین‌کننده استحکام، سختی و مقاومت محیطی

تمپر: نوع عملیات حرارتی که قابلیت شکل‌دهی، درصد ازدیاد طول و سختی برینل را مشخص می‌کند

این داده‌ها برای انتخاب ورق مناسب در صنایع خودروسازی، هوافضا، بسته‌بندی، ساختمان و تجهیزات الکتریکی ضروری هستند.

مقایسه انواع استاندارد ورق‌های فلزی

برای انتخاب دقیق ورق فلزی مطابق نیاز پروژه، شناخت تفاوت‌های استاندارد، ضخامت، وزن و کاربرد هر نوع ورق ضروری است. جدول زیر یک مقایسه سریع و کاربردی ارائه می‌دهد. این جدول به مهندسان و خریداران کمک می‌کند تا با توجه به وزن، ضخامت و کاربرد موردنظر، ورق مناسب را سریع و دقیق انتخاب کنند.

نوع ورق	استاندارد اصلی	ضخامت رایج (mm)	وزن متوسط (kg/m²)	کاربرد اصلی
سیاه	DIN 17100	۲–۱۰۰	۱۵–۷۸۶	سازه‌های سنگین
روغنی	DIN 1623	۰.۳–۳	۰.۸–۲۰۲۴	صنایع خودروسازی
گالوانیزه	ASTM A653	۰.۴–۳	۰.۹–۲۰۲۵	سقف، لوله و پوشش ساختمان
آجدار	DIN 59220	۱.۵–۱۰	۱۵–۸۰	کف‌پوش و سطوح صنعتی
آلومینیوم	ASTM B209	۰.۲–۶	۰.۵۴–۱۶	صنایع هوافضا

چرا جدول استاندارد ورق‌های فلزی مهم است؟

استانداردهای ورق های فلزی تعیین‌کننده ابعاد، ضخامت، وزن و خواص مکانیکی ورق‌ها هستند. برای مثال، استاندارد ورق فولاد بین ضخامت‌های خاصی تعریف شده تا چگالی و وزن نهایی محصول قابل محاسبه باشد. همچنین استاندارد ضخامت ورق فولادی یکی از فاکتورهای کلیدی است که در طراحی سازه‌ها و قطعات صنعتی باید رعایت شود.

با دانستن این استانداردها می‌توان در محاسبات قیمت، هزینه مواد و انتخاب نوع ورق مناسب برای کاربردهای خاص، به ویژه در صنایع سنگین مانند صنعت خودرو، ساختمان‌سازی و صنایع دریایی، تصمیمات هوشمندانه گرفت.

انواع ورق‌های فلزی و کاربردهای آن‌ها

ورق‌های فلزی در انواع مختلفی تولید می‌شوند که هر کدام ویژگی‌ها و کاربردهای منحصربه‌فرد خود را دارند. از جمله مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• ورق سیاه (ST37): مناسب سازه‌های سنگین و صنعتی، با مقاومت مکانیکی بالا
• ورق روغنی (ST12–ST16): دارای سطح صاف و صیقلی، کاربرد گسترده در صنایع خودروسازی و قطعات حساس
• ورق گالوانیزه: مقاومت بالا در برابر خوردگی، مناسب محیط‌های مرطوب و پوشش‌های ساختمانی
• ورق آلومینیوم: سبک‌وزن، مقاوم در برابر خوردگی، کاربرد در هوافضا، خودرو و تجهیزات صنعتی
• ورق استیل و آلیاژی: مقاومت شیمیایی و مکانیکی بالا، مناسب صنایع پزشکی، غذایی و قطعات حساس
• ورق دریایی، آجدار و پانچ: افزایش اصطکاک، استحکام و کارایی در پروژه‌های ویژه

راهنمای جامع انتخاب ورق فلزی بر اساس استاندارد

جدول استاندارد ورق‌های فلزی، مرجع کلیدی برای انتخاب دقیق انواع ورق‌ها در صنایع مختلف است. این جداول شامل اطلاعاتی درباره ابعاد، ضخامت، وزن، گرید فولاد، استانداردهای بین‌المللی و مشخصات مکانیکی و شیمیایی هستند. با استفاده از این داده‌ها، مهندسان، تولیدکنندگان و خریداران می‌توانند ورق مناسب برای کاربردهای صنعتی، ساختمانی، خودروسازی و دریایی را انتخاب کرده و از تطابق محصول با استانداردهای فنی اطمینان حاصل کنند.

سوال متداول درباره جدول استاندارد ورق‌های فلزی
