روش تولید انواع پروفیل؛بررسی کامل مراحل و دستگاه‌ ها

روش تولید انواع پروفیل نقش مهمی در کیفیت و استحکام سازه‌ها دارد. قوطی پروفیل‌ها به دلیل کاربرد گسترده در ساختمان‌سازی، صنایع خودروسازی و تولید تجهیزات صنعتی، باید از کیفیت بالایی برخوردار باشند؛ چرا که فرآیند ساخت و استانداردهای به‌کاررفته، علاوه بر کارایی، مستقیماً بر بازه قیمت پروفیل در بازار مصرف نیز تأثیرگذار است. از طرفی نحوه تولید قوطی پروفیل نیز تأثیر مستقیمی بر عملکرد نهایی سازه‌ها دارد. در این مطلب، به‌صورت جامع به نحوه تولید قوطی پروفیل، مراحل مختلف ساخت، دستگاه‌های مورد استفاده و همچنین بررسی روش‌های مستقیم و غیرمستقیم تولید پروفیل فولادی می‌پردازیم تا دیدی کامل و کاربردی از این فرآیند صنعتی در اختیار شما قرار دهیم.

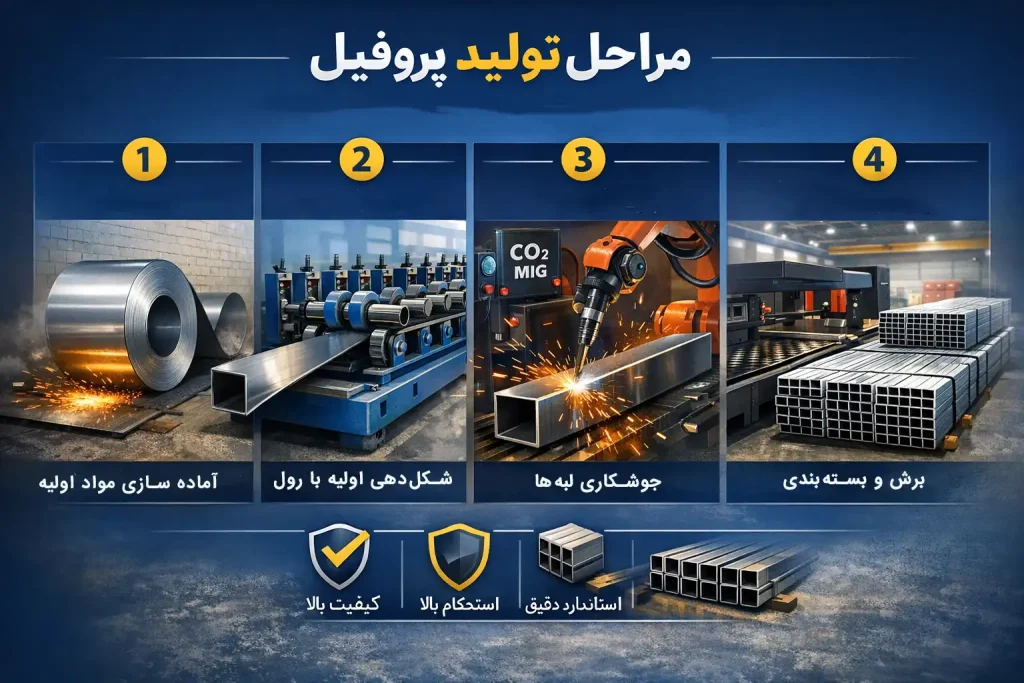

مراحل تولید پروفیل

مراحل تولید پروفیل شامل مجموعه‌ای از فرآیندهای دقیق و مهندسی‌شده است که از آماده‌سازی مواد اولیه تا شکل‌دهی، جوشکاری و برش نهایی را در بر می‌گیرد. رعایت استانداردها در هر یک از این مراحل، نقش تعیین‌کننده‌ای در کیفیت، استحکام و یکنواختی پروفیل‌های تولیدی در فرآیند تولید انواع پروفیل دارد:

1. آماده‌سازی ورق یا تسمه فولادی

انتخاب فولاد با کیفیت و استاندارد مناسب، اولین گام در فرآیند تولید انواع پروفیل است. این مواد باید از نظر ضخامت، ترکیب شیمیایی و مقاومت مکانیکی کنترل شوند. فرآیند نورد پروفیل در این مرحله بسیار حائز اهمیت است.

2. شکل‌دهی اولیه با رول‌فورمر

در این مرحله، ورق فولادی وارد دستگاه رول‌فورمر می‌شود تا به شکل مقطع پروفیل قوطی درآید. در این بخش، روش‌های تولید پروفیل فولادی قوطی نقش مهمی در تعیین دقت، یکنواختی و کیفیت نهایی محصول دارند. کاربرد پروفیل در صنایع مختلف از جمله ساختمان‌سازی و مبلمان بسیار گسترده است.

3. جوشکاری لبه‌ها

با توجه به نوع پروفیل، از جوشکاری مقاومتی یا CO2 برای اتصال لبه‌ها استفاده می‌شود. این مرحله، استحکام پروفیل را تضمین می‌کند و از عیوب ساختاری جلوگیری می‌کند. در این مرحله، تفاوت پروفیل سبک و سنگین در ضخامت و استحکام آنها به وضوح مشخص می‌شود.

4. برش و بسته‌بندی

پس از جوشکاری، پروفیل‌ها با دستگاه‌های CNC یا گیوتین برش داده شده و سپس بسته‌بندی صنعتی می‌شوند تا در حمل و نقل آسیب نبینند.

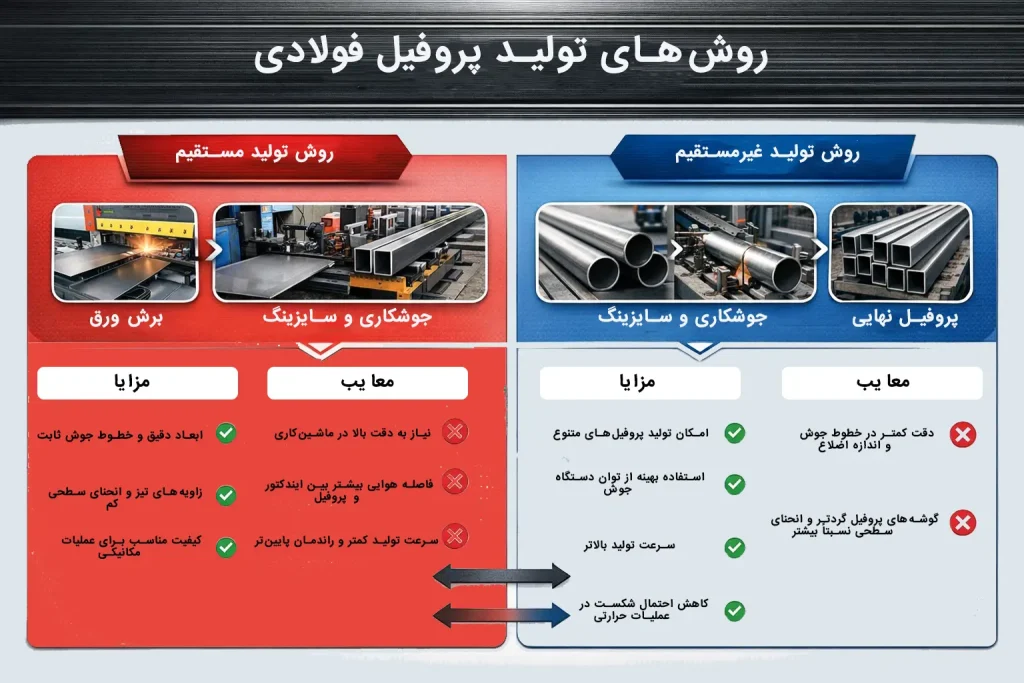

روش‌های تولید پروفیل فولادی

پروفیل‌ در صنایع فولادی به دو روش اصلی مستقیم و غیرمستقیم تولید می‌شوند که هر کدام مزایا و محدودیت‌های خاص خود را دارند. انتخاب روش تولید انواع پروفیل به نوع محصول نهایی، امکانات کارخانه و سرعت تولید بستگی دارد.

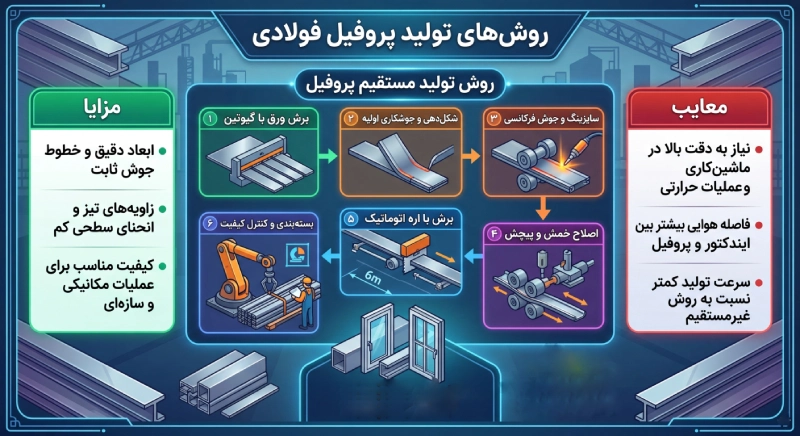

روش تولید مستقیم پروفیل

در روش تولید مستقیم پروفیل، ورق‌های فولادی ابتدا با عبور از گیوتین به اندازه‌های مشخص بریده می‌شوند. پس از جوشکاری اولیه، لبه‌های ورق توسط جوش فرکانسی در بخش سایزینگ به یکدیگر متصل می‌شوند و شکل نهایی پروفیل شکل می‌گیرد. به دلیل نیروهای وارد شده از قالب‌ها و حرارت جوش، پروفیل ممکن است دچار خمش یا پیچش شود؛ بنابراین، در ادامه با استفاده از پیچش‌گیر و خمش‌گیر اصلاح می‌شود. پروفیل تولیدشده در فواصل استاندارد (معمولاً ۶ متر) با اره اتوماتیک برش خورده، بسته‌بندی و پس از کنترل کیفیت به انبار منتقل می‌شود.

این روش به دلیل دقت بالا در ابعاد و کیفیت سطح، برای تولید مقاطع ظریف و دقیق مانند پروفیل‌های ساختمانی و سبک کاربرد زیادی دارد؛ به‌ویژه در تولید مقاطعی که در ساخت درب و پنجره استفاده می‌شوند و بررسی قیمت پروفیل در و پنجره برای خریداران آن‌ها اهمیت بالایی دارد.

مزایا

• ابعاد دقیق و خطوط جوش ثابت
• زاویه‌های تیز و انحنای سطحی کم
• کیفیت مناسب برای عملیات مکانیکی و سازه‌ای

معایب

• نیاز به دقت بالا در ماشین‌کاری و عملیات حرارتی
• فاصله هوایی بیشتر بین ایندکتور و پروفیل
• سرعت تولید کمتر و راندمان پایین‌تر نسبت به روش غیرمستقیم

روش تولید غیرمستقیم پروفیل

در روش تولید غیرمستقیم پروفیل، ابتدا ورق فولادی به صورت لوله اولیه فرم داده می‌شود و پس از جوشکاری لبه‌ها، در بخش سایزینگ و پیچش‌گیر با فشارهای کنترل‌شده، پروفیل به شکل نهایی تبدیل می‌شود. این روش یکی از پرکاربردترین روش‌های تولید پروفیل فولادی قوطی است که امکان تولید چند نوع پروفیل با حداقل تغییر قالب را فراهم می‌کند و فاصله بین ایندکتور و لوله کاهش می‌یابد، در نتیجه سرعت تولید افزایش می‌یابد.

مزایا

• امکان تولید پروفیل‌های متنوع با تغییر حداقلی قالب‌ها
• استفاده بهینه از توان دستگاه جوش
• سرعت تولید بالاتر نسبت به روش مستقیم
• کاهش احتمال شکست در عملیات حرارتی به دلیل گوشه‌های گرد

معایب

• دقت کمتر در خطوط جوش و اندازه اضلاع
• گوشه‌های پروفیل گردتر و انحنای سطحی نسبتاً بیشتر

روش غیرمستقیم برای تولید قوطی، تیرآهن، نبشی و ناودانی کاربرد دارد و می‌تواند با تنظیم قطر لوله اولیه، ابعاد نهایی پروفیل را دقیق تنظیم کند. این انعطاف‌پذیری، تولید پروفیل‌های صنعتی را با سرعت و راندمان بالاتر ممکن می‌سازد.

اجزای کلیدی دستگاه تولید پروفیل

اجزای کلیدی دستگاه تولید پروفیل شامل مجموعه‌ای از تجهیزات هماهنگ و دقیق است که هر یک نقش مهمی در تبدیل ورق فولادی به محصول نهایی ایفا می‌کنند. این اجزا شامل موارد زیر است:

1. بخش تغذیه نوار

در این مرحله، ورق یا نوار فولادی به صورت مداوم وارد خط تولید می‌شود. این قسمت، مواد اولیه یا محصول میانی موردنیاز بخش‌های بعدی را تأمین می‌کند تا فرآیند تولید بدون وقفه انجام شود.

2. گیوتین

گیوتین یک قیچی مکانیکی است که وظیفه برش دقیق ورق‌های آهن سیاه به عرض‌های مشخص را بر عهده دارد. این عملیات پیش‌نیاز شکل‌دهی یکنواخت پروفیل‌هاست.

3. جوشکاری ابتدا و انتهای نوار

با استفاده از تکنیک ERW ، لبه‌های ابتدایی و انتهایی نوار به هم متصل می‌شوند تا یک حلقه مداوم برای عبور از رول فرمینگ ایجاد گردد.

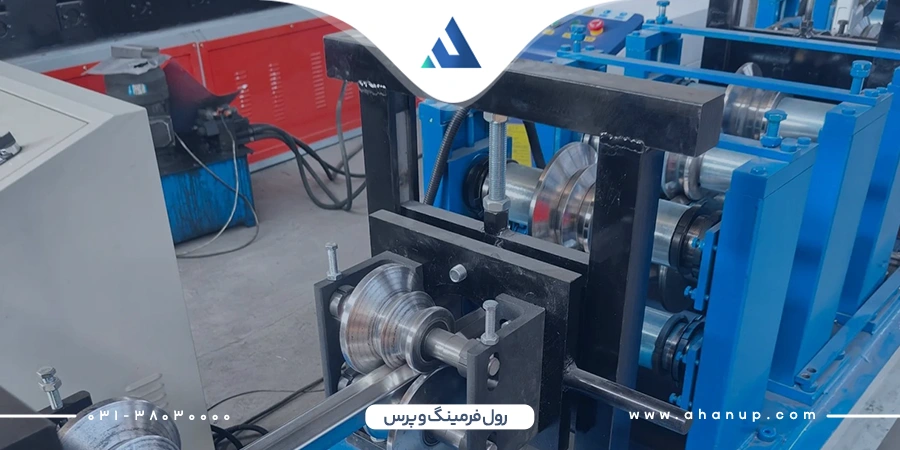

4. رول فرمینگ یا پرس

در این بخش، نوارها ابتدا در مرحله شکل‌دهی اولیه بین غلتک‌ها صاف می‌شوند. سپس در مرحله شکل‌دهی ثانویه، نوارها از بین چندین غلتک با قطرهای مختلف عبور داده می‌شوند تا به شکل نهایی پروفیل برسند و لبه‌های آن به یکدیگر نزدیک شوند.

5. جوشکاری لبه‌ها

دو لبه مجاور نوار فولادی، با روش مقاومت الکتریکی (ERW) به هم جوش داده می‌شوند تا درز پروفیل کاملاً یکپارچه گردد.

6. براده‌گیری

براده‌های جوشکاری و اضافات لبه‌ها در این مرحله، به صورت خودکار یا نیمه‌خودکار حذف می‌شوند تا سطح پروفیل صاف و آماده مراحل بعدی باشد.

7. سردکن

پروفیل‌های گرم‌شده ناشی از عملیات جوشکاری و براده‌گیری، در این مرحله با دمای محیط هم‌دما می‌شوند. خنک‌سازی می‌تواند با پاشش آب روی غلتک‌ها یا عبور پروفیل از حمام آب انجام شود.

8. سایزینگ

در این بخش، با استفاده از قالب‌های دقیق، پروفیل به ابعاد نهایی تبدیل می‌شود. این مرحله در روش غیرمستقیم برای شکل‌دهی پروفیل قوطی اهمیت ویژه‌ای دارد.

9. خمش‌گیر و تاب‌گیر اتوماتیک

هرگونه خمیدگی، کمانیدگی یا پیچش در طول پروفیل، در این بخش اصلاح می‌شود تا محصول نهایی کاملاً هندسی و استاندارد باشد.

10. اره اتوماتیک

پروفیل‌ها در طول مشخصی بریده می‌شوند تا به صورت شاخه‌های استاندارد آماده بسته‌بندی و عرضه شوند.

11. انباره و شتاب‌دهنده

با توجه به تفاوت سرعت بخش‌های مختلف خط تولید، از انباره برای ذخیره محصولات میانی استفاده می‌شود. همچنین شتاب‌دهنده‌ها عملیات تولید را در بخش‌های مختلف تسریع می‌کنند.

12. میز تخلیه و انتقال به کنترل کیفیت

پروفیل‌های تولید شده روی میز تخلیه قرار می‌گیرند و پس از بررسی نهایی، برای بسته‌بندی و ارسال آماده می‌شوند.

تولید قوطی پروفیل با استانداردهای صنعتی: از ورق تا محصول نهایی

نحوه تولید قوطی پروفیل ترکیبی از مراحل دقیق آماده‌سازی، شکل‌دهی، جوشکاری و برش است. استفاده از روش تولید انواع پروفیل استاندارد و رعایت اصول فنی، موجب افزایش کیفیت، دوام و قابلیت اطمینان پروفیل‌ها می‌شود. انتخاب بین روش تولید مستقیم پروفیل و روش تولید غیرمستقیم پروفیل بر اساس نوع کاربرد، حجم تولید و مشخصات فنی انجام می‌گیرد. به همین دلیل، شناخت کامل فرآیند تولید انواع پروفیل و دستگاه‌های مورد استفاده، کلید موفقیت در تولید پروفیل قوطی با کیفیت بالا است.
