پرلین سوله چیست؟ بررسی انواع و نقش آن در استحکام سوله ها

پرلین سوله یکی از اجزای اصلی و مهم در سازه‌های فلزی به‌ویژه سوله‌ها است که به شکل مقاطع Z ، C و Σ تولید می‌شوند. شناخت دقیق پرلین در سوله و انتخاب درست آن، تأثیر مستقیمی بر دوام، ایمنی و هزینه ساخت سوله دارد. اگر اطلاعات کمی در مورد انواع پرلین، روش نصب و کاربردهای آن دارید مطالعه این مقاله برای شما مفید خواهد بود.

معرفی پرلین سوله

پرلین سوله چیست؟ در پاسخ به این پرسش باید گفت که پرلین یک تیر افقی است که در امتداد طول سقف سوله نصب شده و وظیفه اصلی آن انتقال بار ناشی از پوشش سقف به قاب‌های اصلی سازه است. این عضو مهم سازه‌ای، معمولاً از فولاد گالوانیزه ساخته می‌شود تا در برابر خوردگی، زنگ‌زدگی و شرایط محیطی سخت مقاومت بالایی داشته باشد. جالب است بدانید که پرلین در صنعت ساختمان با نام‌های مختلفی همچون لاپه، پورلاین، پورلینگ و پرلینگ شناخته می‌شود و تمام این اصطلاحات به همین عضو سازه‌ای اشاره دارند.

انواع پرلین در سوله

پرلین‌ها بر اساس جنس و شکل مقطع به انواع مختلفی تقسیم می‌شوند. در سازه‌های مدرن، پرلین‌های فلزی به دلیل مقاومت بالا، دوام طولانی و نصب آسان بیشترین کاربرد را دارند. سه نوع رایج پرلین عبارت‌اند از:

1. پرلین Z

پرلین Z (purlins Z) به دلیل مقطع ویژه‌ای که شبیه به حرف انگلیسی Z دارد، یکی از پرکاربردترین پروفیل‌های ساختمانی در صنعت ساخت سوله و سازه‌های صنعتی است. این پروفیل‌ها به دلیل قابلیت همپوشانی در محل اتصال، گزینه‌ای بسیار مناسب برای دهانه‌های بزرگ محسوب می‌شوند. قیمت پروفیل Z سوله وابسته به عواملی مانند ابعاد، ضخامت ورق، وزن هر شاخه، کارخانه تولیدکننده و نوسانات بازار آهن متفاوت است. معمولاً قیمت این محصول به‌صورت کیلویی و یا بر اساس طول شاخه اعلام می‌شود.

2. پرلین C

پرلین C (C-Purlins) یکی از رایج‌ترین انواع پرلین در سوله است که به دلیل شکل مقطع C مانند چنین نامی گرفته است. این نوع پرلین معمولاً در سوله‌های کوچک‌تر یا دهانه‌های متوسط به کار می‌رود و وظیفه اصلی آن توزیع بار سقف به تیرهای اصلی سازه و ایجاد تکیه‌گاه مطمئن برای پوشش سقف است.

A C Purlin, often referred to simply as a ‘C Purlin,’ is a type of structural component commonly used in construction, especially for supporting roof structures. Its distinctive shape resembles the letter ‘C,’ featuring a horizontal flange on the top and bottom and vertical webs that provide strength and stability

پرلین C که اغلب با نام “C Purlin” شناخته می‌شود، یکی از اجزای سازه‌ای مورد استفاده در ساخت‌وسازه به‌ویژه برای حمایت از ساختار سقف است. شکل مشخص آن شبیه حرف “C” است، با فلنج افقی در بالا و پایین و جان‌های عمودی استحکام و پایداری را ایجاد می کند.

لینک منبع

سایر مشخصات این نوع پرلین را در جدول زیر مشاهده می کنید:

3. پرلین‌های سیگما (Σ)

پرلین‌ Σ (Sigma Purlins) ، یکی از پیشرفته‌ترین انواع پروفیل‌های ساختمانی در صنعت سازه هستند. این پروفیل‌ها به عنوان جایگزینی با عملکرد بالاتر نسبت به پرلین‌های Z و C مطرح می‌شوند.

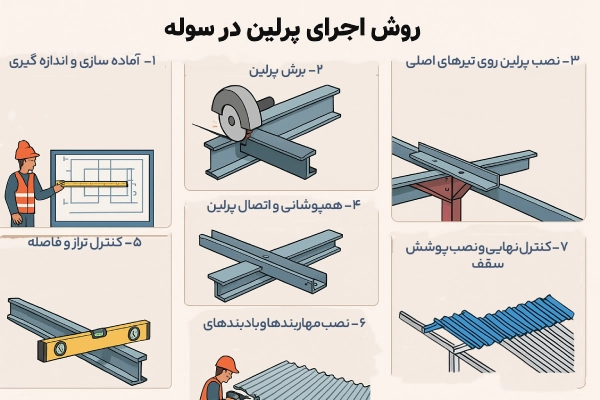

روش اجرای پرلین در سوله

اجرای صحیح پرلین در سوله نقش مهمی در استحکام، پایداری و طول عمر سازه دارد. پرلین‌ها معمولاً پس از نصب قاب‌های اصلی (ستون‌ها و تیرهای سوله) اجرا می‌شوند و به عنوان تیرهای فرعی، بار پوشش سقف را به قاب‌ها منتقل می‌کنند. مراحل اجرای پرلین به شرح زیر است:

1. آماده‌سازی و اندازه‌گیری

پیش از شروع نصب، نقشه‌های سازه بررسی شده و فاصله دقیق پرلین‌ها بر اساس دهانه سوله، نوع پوشش سقف و میزان بار وارد بر سازه مشخص می‌شود. این فاصله معمولاً بین ۱ تا ۲ متر است، اما در مناطق با بار برف یا باد زیاد ممکن است کمتر در نظر گرفته شود.

2. برش و آماده‌سازی پرلین‌ها

پرلین‌ها (Z یا C) در طول‌های استاندارد یا سفارشی تهیه می‌شوند. در صورت نیاز به برش، از دستگاه‌های برش دقیق استفاده شده و لبه‌ها برای جلوگیری از زنگ‌زدگی با ضدزنگ یا پوشش گالوانیزه محافظت می‌شوند.

3. نصب پرلین‌ها روی تیرهای اصلی

پرلین‌ها به صورت افقی و عمود بر تیرهای شیب‌دار اصلی سوله نصب می‌شوند. اتصال پرلین به تیرهای اصلی معمولاً با استفاده از پیچ‌های سرمته‌ای، پیچ و مهره یا جوشکاری انجام می‌شود. در پروژه‌های مدرن، استفاده از پیچ‌های خودحفار و اتصال مکانیکی به دلیل سرعت و سهولت، رایج‌تر است.

4. همپوشانی و اتصال پرلین‌ها

در صورتی که طول دهانه بیشتر از طول پرلین باشد، از همپوشانی (Overlap) برای اتصال دو پرلین استفاده می‌شود. در پرلین Z، این روش بسیار مؤثر است زیرا باعث افزایش مقاومت خمشی و کاهش لرزش سقف می‌شود.

5. کنترل تراز و فاصله

در حین نصب، باید اطمینان حاصل شود که تمام پرلین‌ها در یک راستا و با فاصله یکسان نصب شده‌اند. این امر برای جلوگیری از موج‌دار شدن پوشش سقف و توزیع یکنواخت بار بسیار حیاتی است.

6. نصب مهاربندها و بادبندهای سقفی

برای جلوگیری از تغییر مکان و لرزش پرلین‌ها، از مهاربند سقفی استفاده می‌شود. این مهاربندها معمولاً به شکل تسمه یا میلگرد نازک نصب می‌شوند و باعث افزایش پایداری سقف در برابر نیروهای جانبی می‌شوند.

7. کنترل نهایی و نصب پوشش سقف

پس از نصب کامل پرلین‌ها و بررسی تراز، نوبت به نصب پوشش سقف (ورق گالوانیزه، ساندویچ پانل یا سایر متریال‌ها) می‌رسد که به وسیله پیچ‌های مخصوص به پرلین‌ها متصل می‌شود.

فاصله پرلین در سوله چقدر باید باشد؟

فاصله پرلین در سوله بسته به نوع پوشش سقف، میزان بار برف، سرعت باد و طراحی کلی سازه تعیین می‌شود. به‌طور معمول این فاصله بین ۱ تا ۲ متر است. فاصله بیش ‌از حد زیاد می‌ تواند موجب افتادگی یا شکستگی پوشش سقف شود، در حالی که فاصله بسیار کم باعث افزایش هزینه و وزن سازه خواهد شد. بنابراین، محاسبه دقیق این فاصله از اهمیت بالایی برخوردار است.

پرلین‌های رنگ‌شده و گالوانیزه؛ مقایسه تخصصی و راهنمای انتخاب

برای افزایش دوام و مقاومت پرلین سوله در برابر زنگ‌زدگی و عوامل محیطی، عملیات محافظتی خاصی بر روی آن‌ها انجام می‌شود. این عملیات عمدتاً در دو دسته‌ پرلین گالوانیزه و پرلین رنگ‌شده (اکسید قرمز) قرار می‌گیرد. انتخاب صحیح میان این دو نوع پرلین، تأثیر مستقیم بر طول عمر، هزینه نگهداری و عملکرد سازه دارد.

پرلین گالوانیزه

پرلین گالوانیزه طی فرآیند آبکاری گرم با آلیاژ روی تولید می‌شود. این پوشش فلزی، مقاومت بالایی در برابر خوردگی ایجاد کرده و امکان استفاده از آن را در محیط‌های بسیار خورنده فراهم می‌سازد. این ویژگی‌ها باعث شده که پرلین گالوانیزه گزینه‌ای ایده‌آل برای مناطق ساحلی، کارخانه‌های تولید مواد شیمیایی و محیط‌های مرطوب باشد.

با این حال، باید توجه داشت که این نوع پرلین در برابر اکسیداسیون مقاومت کامل ندارد و در شرایط خاص ممکن است نیاز به مراقبت بیشتر داشته باشد.

پرلین رنگ‌شده (اکسید قرمز)

پرلین اکسید قرمز که گاهی به آن پرلین رنگی نیز گفته می‌شود، دارای روکش نازکی از رنگ اکسید قرمز است که علاوه بر ایجاد یک لایه محافظ، جلوه ظاهری بهتری نیز به پرلین می‌بخشد.

این نوع پرلین به دلیل هزینه پایین‌تر، استفاده گسترده‌تری در پروژه‌های ساختمانی و صنعتی دارد. به طور میانگین، پرلین اکسید قرمز حدود ۲۵ تا ۳۵ درصد ارزان‌تر از پرلین گالوانیزه است. با این وجود، مقاومت آن در محیط‌های بسیار مرطوب یا خورنده کمتر از پرلین گالوانیزه می‌باشد.

جدول مقایسه پرلین گالوانیزه و پرلین رنگ‌شده

در جدول زیر مقایسه کلی پرلین گالوانیزه و رنگ شده را مشاهده می کنید:

عوامل مؤثر بر انتخاب پرلین سوله

انتخاب صحیح پرلین سوله نیازمند توجه به چند عامل کلیدی است:

• دهانه سوله: هرچه دهانه بزرگ‌تر باشد، پرلین باید قوی‌تر و با مقطع مناسب‌تری انتخاب شود.
• نوع پوشش سقف: ورق‌های گالوانیزه یا ساندویچ پانل‌ها نیازمند نوع خاصی از پرلین هستند.
• شرایط آب‌ و هوایی: بار برف، شدت باد و میزان رطوبت می‌تواند نوع و ابعاد پرلین را تحت‌تأثیر قرار دهد.

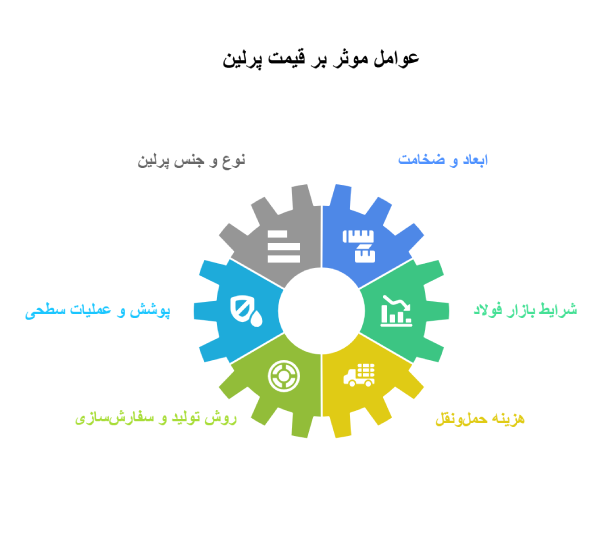

فاکتورهای تاثیرگذار بر قیمت پرلین سوله

فاکتورهای اصلی که بر قیمت پرلین سوله تأثیر می‌گذارند را می‌توان به صورت زیر دسته‌بندی کرد. همچنین آگاهی از قیمت پروفیل می‌تواند به شما دید بهتری برای مقایسه و انتخاب نوع مناسب پرلین بدهد:

۱. نوع و جنس پرلین

پرلین Z، C، Σ هر کدام قیمت متفاوتی دارند. جنس پرلین (فولادی، گالوانیزه، رنگ‌شده) به دلیل تفاوت در فرآیند تولید و مقاومت، بر قیمت نهایی تأثیر مستقیم دارد. اما به طور معمول پرلین گالوانیزه به دلیل فرآیند آبکاری و مقاومت بالاتر، گران‌تر است. پرلین رنگ‌شده هزینه کمتری دارد. پرلین‌های سیگما به علت طراحی مهندسی و دقت بالای تولید، بالاترین قیمت را دارند.

۲. ابعاد و ضخامت

1. طول پرلین: معمولاً در شاخه‌های ۶ تا ۱۲ متری عرضه می‌شود و طول بیشتر، هزینه بیشتری دارد.
2. عرض و ارتفاع مقطع: پرلین‌های بزرگ‌تر به دلیل مصرف بیشتر فولاد، گران‌تر هستند.
3. ضخامت ورق: ضخامت‌های بالاتر مثل ۳ میلی‌متر قیمت بیشتری نسبت به ۲ یا ۲.۵ میلی‌متر دارند.

۳. پوشش و عملیات سطحی

1. گالوانیزه گرم: هزینه بیشتر ولی دوام بالاتر.
2. رنگ اکسید قرمز : ارزان‌تر ولی مقاومت کمتر در محیط‌های خورنده.
3. آبکاری یا رنگ پودری: افزایش قیمت به دلیل کیفیت بالاتر پوشش.

۴. شرایط بازار فولاد

قیمت پرلین وابسته به نرخ روز ورق فولادی است. نوسانات ارز، شرایط عرضه و تقاضا و هزینه حمل‌ونقل فولاد بر قیمت تمام‌شده پرلین اثر مستقیم دارد.

۵. روش تولید و سفارش‌سازی

پرلین‌های استاندارد قیمت پایین‌تری نسبت به نمونه‌های سفارشی دارند. سوراخ‌کاری، برش خاص یا تولید در طول و ابعاد غیرمعمول باعث افزایش قیمت می‌شود. تولید در تیراژ بالا معمولاً باعث کاهش قیمت واحد محصول می‌شود.

۶. هزینه حمل‌ونقل

به دلیل طول زیاد پرلین‌ها، هزینه حمل می‌تواند بخش قابل توجهی از قیمت نهایی را تشکیل دهد. فاصله محل تولید تا پروژه و نیاز به تجهیزات خاص برای بارگیری و تخلیه، در این هزینه مؤثر است.

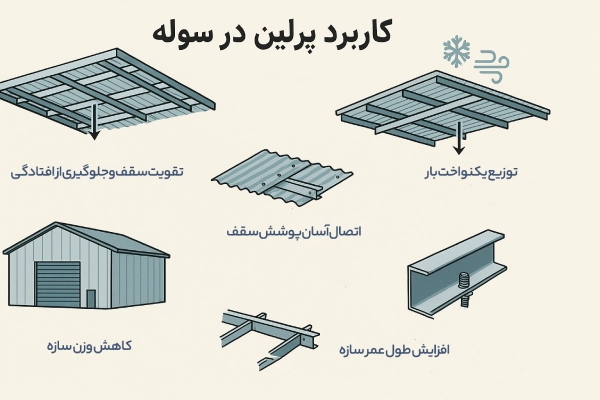

کاربرد پرلین در سوله

برخی از مهم‌ترین کاربردهای پرلین در سوله عبارتند از:

• تقویت سقف و جلوگیری از افتادگی: پرلین‌ها مانع خم شدن یا افتادگی ورق‌های سقف می‌شوند و باعث حفظ شکل اولیه سقف در طول زمان می‌گردند.
• توزیع یکنواخت بار: بار حاصل از برف، باد و وزن پوشش سقف به‌طور یکنواخت توسط پرلین‌ها به قاب اصلی منتقل می‌شود.
• کاهش وزن سازه: به دلیل استفاده از فولاد سبک ولی مقاوم، پرلین‌ها باعث کاهش وزن کلی سوله بدون افت مقاومت می‌شوند.
• اتصال آسان پوشش سقف: پرلین‌ها بستری مناسب برای نصب و اتصال ورق‌های سقفی یا ساندویچ پانل‌ها فراهم می‌کنند.
• افزایش طول عمر سازه: استفاده از پرلین گالوانیزه یا با پوشش ضدزنگ، باعث افزایش مقاومت در برابر خوردگی و افزایش ماندگاری سوله می‌شود. همچنین در ساخت سوله با قوطی آهن، به‌کارگیری اتصالات مناسب برای اتصال مطمئن سازه به فونداسیون، نقش مهمی در افزایش ایمنی، استحکام و طول عمر سازه دارد. در این فرآیند، آشنایی با کاربرد پروفیل می‌تواند به بهینه‌سازی طراحی و افزایش عمر مفید سازه کمک کند.

تاریخچه و تحول پرلین‌ها؛ از چوب تا فولاد سبک

پیش از ورود پرلین‌های فولادی سبک، استفاده از پرلین چوبی همراه با تیرهای فولادی متداول بود، اما روش اتصال دو بست فلزی (Double Cleat) به دلیل محدودیت فاصله پیچ از لبه چوب، عملکرد مطلوبی نداشت. به مرور، روش همپوشانی (Lapping) با بست فلزی ساده جایگزین شد و برای رفع محدودیت طول چوب از وصله‌گذاری (Splice) استفاده گردید. این چالش‌ها منجر به توسعه پرلین‌های فولادی مهندسی‌شده شد که امروزه در کنار پرلین‌های چوبی مهندسی‌شده، لمینیت و ترکیبی فولاد–چوب، به‌عنوان نگهدارنده تیرهای شیب‌دار در سوله‌ها و سازه‌های مشابه به کار می‌روند.

پرلین سوله؛ نقطه اتصال علم مهندسی و استحکام سازه‌ها

پرلین سوله یکی از ارکان اصلی در طراحی و ساخت سوله‌هاست که وظیفه انتقال بار سقف به قاب اصلی را بر عهده دارد. آشنایی با انواع پرلین، تعیین دقیق فاصله پرلین در سوله و انتخاب صحیح آن متناسب با شرایط پروژه، نقش مهمی در افزایش ایمنی و کاهش هزینه‌ها دارد. اگر قصد ساخت سوله دارید، انتخاب پرلین مناسب را جدی بگیرید تا سازه‌ای مستحکم، ایمن و بادوام داشته باشید.
