همه‌چیز درباره جوشکاری نبشی: از اصول تا اجرای حرفه‌ای

جوشکاری نبشی یکی از روش‌های پیشرفته و کاربردی در صنعت است که نقش مهمی در افزایش کیفیت و استحکام سازه‌ها دارد. این فناوری با استفاده از اصول انتقال حرارت و برش، امکان اتصال دقیق و مقاوم قطعات فلزی را فراهم می‌کند. در دنیای امروز، از صنایع خودروسازی گرفته تا ساخت‌وسازهای سنگین، جوشکاری به‌عنوان یک راهکار مطمئن و اقتصادی موردتوجه قرار گرفته است. همچنین، آگاهی از قیمت نبشی و انتخاب محصول متناسب با نوع پروژه، تأثیر مستقیمی بر هزینه نهایی و کیفیت اجرای اتصالات دارد این روش نه‌تنها بهره‌وری تولید را افزایش می‌دهد، بلکه به دلیل استحکام و دوام بالای اتصالات، در بسیاری از پروژه‌های حساس جایگاه ویژه‌ای پیدا کرده است. باتوجه‌به اهمیت نقش جوشکاری نبشی در صنعت، قصد داریم در این مقاله در ارتباط با انواع روش‌های جوشکاری و مزیت‌های آن بیشتر صحبت کنیم.

معرفی بهترین روش‌ها برای جوشکاری نبشی

جوشکاری نبشی یکی از روش‌های متداول جوشکاری محسوب می‌شود. این نوع جوشکاری برای متصل‌کردن دو یا چند عدد نبشی مورداستفاده قرار می‌گیرد، ازاین‌رو در صنایع فلزی اهمیت بسیاری دارد. در این فرایند، دو قطعه فلزی یا بیشتر به هم متصل می‌شوند تا اتصالاتی باکیفیت و با مقاومت مناسب ایجاد شود. لازم به ذکر است که نبشی‌ها در ساخت و تعمیرات انواع صنایع از جمله صنعت خودروسازی، صنعت هوا و فضا، صنایع دریایی، ساختمان‌سازی و دیگر صنایع به کار می‌روند. این فرایند ازآن‌جهت اهمیت دارد که اتصالات نبشی نقش کلیدی در کیفیت و عمر مفید قطعات و سازه‌ها ایفا می‌کنند.

اگر جوشکاری نبشی به‌درستی انجام نشود یا کیفیت آن مناسب نباشد، ممکن است عیوب و نقص‌های جوش در آینده منجر به بروز مشکلات جدی شود. بروز این مشکل در درازمدت باعث کاهش ایمنی و عمر مفید قطعات می‌گردد. به همین دلیل، انتخاب روش مناسب جوش نبشی، استفاده از مواد جوشی مناسب، توانایی‌ها و مهارت‌های جوشکاران، و رعایت استانداردها و دستورالعمل‌های ایمنی بسیار حیاتی است. علاوه بر این، توسعه فناوری‌های جدید در زمینه جوش نبشی باعث بهبود کیفیت و کارایی این فرایند شده و امکان ایجاد اتصالات باکیفیت بالاتر را فراهم کرده است. در ادامه مطلب در ارتباط با روش‌های جوشکاری، چگونگی اجرا و مزایا آنها بیشتر صحبت خواهیم کرد.

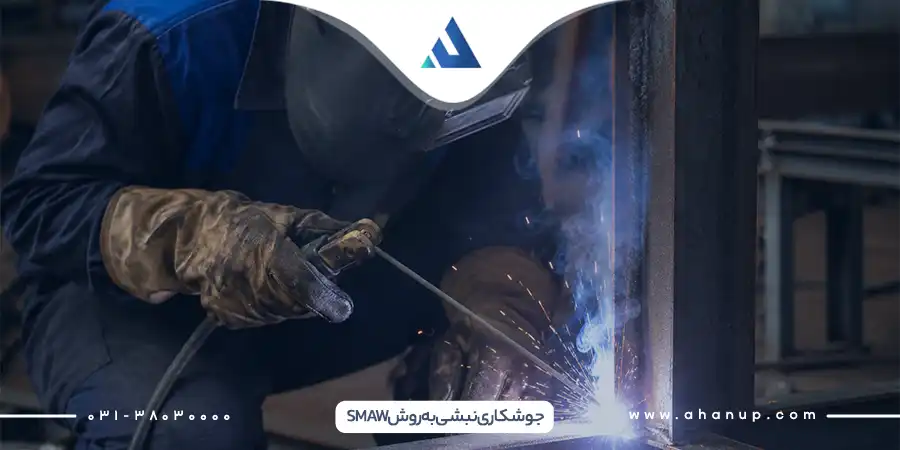

1-جوشکاری قوس الکتریکی با الکترود روکش‌دار (SMAW)

جوشکاری SMAW که با نام جوشکاری دستی یا الکترودی نیز شناخته می‌شود، رایج‌ترین روش اتصال نبشی در پروژه‌های ساختمانی، اسکلت فلزی و وال‌پست است. در این روش، قوس الکتریکی بین الکترود و سطح فلز ایجاد شده و باعث ذوب فلز پایه و الکترود می‌شود.

مزایا

• تجهیزات ساده و هزینه اولیه پایین
• قابلیت اجرا در فضای باز و کارگاه‌های ساختمانی
• مناسب برای انواع ضخامت‌های نبشی
• امکان جوشکاری در موقعیت‌های مختلف

معایب

• سرعت اجرای پایین‌تر نسبت به روش‌های اتوماتیک
• تولید سرباره و نیاز به تمیزکاری پس از جوش
• وابستگی زیاد کیفیت جوش به مهارت جوشکار

2-جوشکاری TIG (GTAW)

جوشکاری TIG یا جوشکاری آرگون، یکی از دقیق‌ترین روش‌های جوشکاری است که در آن از الکترود تنگستن غیرمصرفی و گاز محافظ آرگون استفاده می‌شود. این روش جوش‌هایی بسیار تمیز و باکیفیت ایجاد می‌کند.

مزایا

• کیفیت بسیار بالای جوش
• ظاهر تمیز و یکنواخت اتصال
• کنترل دقیق حوضچه مذاب
• مناسب برای فلزات نازک و حساس

معایب

• سرعت اجرای کمتر
• نیاز به اپراتور ماهر
• هزینه بالاتر تجهیزات و اجرا

3- جوشکاری MIG/MAG (GMAW)

در این روش، سیم جوش به‌صورت پیوسته از داخل تورچ تغذیه شده و توسط گاز محافظ از حوضچه مذاب محافظت می‌شود. این فرآیند یکی از سریع‌ترین روش‌های جوشکاری نبشی در خطوط تولید و کارگاه‌های صنعتی محسوب می‌شود.

مزایا

• سرعت جوشکاری بالا
• کیفیت یکنواخت جوش
• پاشش کمتر نسبت به SMAW
• مناسب برای تولید انبوه

معایب

• حساسیت به وزش باد در فضای باز
• نیاز به گاز محافظ
• هزینه تجهیزات بالاتر
• کاربرد در نبشی
• تولید سازه‌های فلزی کارخانه‌ای
• ساخت فریم‌های فلزی
• ساخت درب و پنجره فلزی
• پروژه‌های صنعتی با حجم بالای جوشکاری

4-جوشکاری قوسی با هسته شار (FCAW)

این شیوه جوشکاری فرایند نیمه اتوماتیک یا اتوماتیک است که اغلب برای جوشکاری سریع و اقتصادی در پروژه‌های ساخت‌وساز و تعمیرات استفاده می‌شود. این فرایند در برخی جنبه‌ها مشابه جوشکاری نبشی به روش MIG/MAG (جوشکاری قوس الکتریکی با گاز محافظ) است، اما در جزئیات و نحوه اجرای جوشکاری قوسی تفاوت‌هایی وجود دارد. همچنین در پروژه‌هایی که از نبشی سایز 4 استفاده می‌شود، اطلاع از قیمت نبشی 4 در کنار انتخاب روش مناسب جوشکاری می‌تواند نقش مهمی در مدیریت هزینه‌ها و افزایش بهره‌وری پروژه داشته باشد.

تفاوت جوشکاری قوسی با شیوه MIG/MAG در این است که به‌جای استفاده از سیم‌جوش محافظت شده توسط گاز محافظ خارجی، از سیم جوشی با هسته‌ای از مواد شیمیایی (شار) استفاده می‌کند. با این کار محافظت از قوس و حوضچه جوش در حین جوشکاری فراهم خواهد شد. محافظت خودکار، انعطاف‌پذیری، بهره‌وری بالا و کاهش نیاز به پس‌کاری از جمله مزایای جوش قوسی با هسته شار محسوب می‌شود. چنانچه قصد استفاده از شیوه جوش قوسی با هسته شار هستید می‌توانید

مزایا

• نرخ رسوب فلز بالا
• سرعت اجرای زیاد
• مناسب برای قطعات ضخیم
• عملکرد مناسب در محیط‌های باز

معایب

• ایجاد دود و سرباره بیشتر
• نیاز به تمیزکاری پس از جوش
• ظاهر جوشکاری قوسی نسبت به روش TIG زیبایی کمتری دارد.

از کدام روش برای جوشکاری نبشی کشی ساختمان استفاده کنیم؟

یکی از مهم‌ترین فرایندها برای اتصال قطعات فلزی به یکدیگر شیوه جوشکاری نبشی کشی در ساختمان‌سازی است. این فرایند به استحکام و دوام ساختار کمک شایانی می‌کند. انتخاب روش جوشکاری بستگی به نوع پروژه، موقعیت قرارگیری نبشی‌ها و مشخصات فنی موردنیاز دارد. در ادامه، به توضیح یکی از روش‌های پرکاربرد و مؤثر برای جوشکاری نبشی در ساختمان می‌پردازیم.

روش جوشکاری قوس الکتریکی با الکترود پوشش‌دار یکی از رایج‌ترین روش‌ها برای جوشکاری نبشی‌ها در سازه‌های ساختمانی است. این نوع روش جوشکاری نبشی به دلیل انعطاف‌پذیری بالا، اطمینان در کیفیت اتصال و هزینه اجرایی مناسب، به‌ویژه در پروژه‌هایی با دسترسی محدود یا شرایط کاری دشوار، بسیار محبوب است. همچنین انتخاب این روش با توجه به سایز انواع نبشی مورد استفاده در پروژه اهمیت زیادی دارد؛ زیرا ابعاد و ضخامت نبشی می‌تواند بر نوع الکترود، شدت جریان و کیفیت نهایی جوش تأثیر مستقیم داشته باشد.

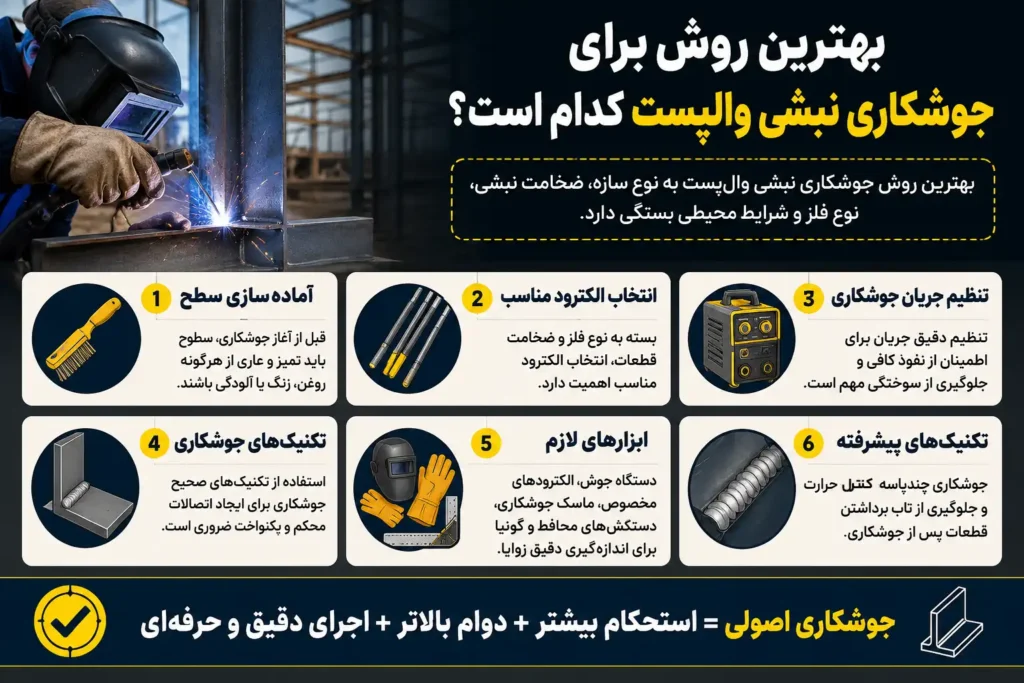

بهترین روش برای جوشکاری نبشی والپست کدام است؟

جوشکاری نبشی والپست یکی از تخصص‌های مهم در صنعت ساختمان‌سازی و سازه‌های فلزی است. این روش جوشکاری نه‌تنها بر استحکام و دوام ساختارها تأثیر می‌گذارد، بلکه در زیبایی و دقت اجرای پروژه‌ها نیز نقش به سزایی دارد. بایستی خاطرنشان کرد که بهترین روش برای جوشکاری نبشی وال‌پست به نوع سازه، ضخامت نبشی، نوع فلز و شرایط محیطی بستگی دارد. از جمله اصول مربوط به جوشکاری نبشی والپست می‌توان به موارد زیر اشاره کرد:

آماده‌سازی سطح: قبل از آغاز جوشکاری، سطوح باید تمیز و عاری از هرگونه روغن، زنگ یا آلودگی باشند.

انتخاب الکترود مناسب: بسته به نوع فلز و ضخامت قطعات، انتخاب الکترود مناسب اهمیت دارد.

تنظیم جریان جوشکاری: تنظیم دقیق جریان برای اطمینان از نفوذ کافی و جلوگیری از سوختگی مهم است.

تکنیک‌های جوشکاری: استفاده از تکنیک‌های صحیح جوشکاری برای ایجاد اتصالات محکم و یکنواخت ضروری است.

ابزارهای لازم: برای جوشکاری نبشی والپست، استفاده از ابزارهای مناسب از اهمیت بالایی برخوردار است. این ابزار شامل دستگاه جوش، الکترودهای مخصوص، ماسک جوشکاری، دستکش‌های محافظ، و گونیا برای اندازه‌گیری دقیق زوایا می‌شود.

تکنیک‌های پیشرفته: پیشرفت در تکنیک‌های جوشکاری نبشی والپست نیازمند تمرین و تجربه است. از جمله تکنیک‌های پیشرفته می‌توان به جوشکاری چندپاسه، کنترل حرارت و جلوگیری از تاب برداشتن قطعات پس از جوشکاری اشاره کرد.

جوشکاری نبشی والپست سردر

جوش نبشی (Header) از اهمیت بالایی برخوردار است، زیرا این فرایند نقش کلیدی در انتقال نیرو و ایجاد استحکام در دیوار یا قاب سازه ایفا می‌کند. برای جوشکاری سردر، توجه به جزئیات فنی و روش‌های مناسب بسیار مهم است. در حال حاضر شیوه‌های مختلفی برای جوش نبشی وال‌پست در قسمت سردر وجود دارد؛ اما دو روش متداول آن عبارت‌اند از:

• جوشکاری قوس الکتریکی (SMAW): این روش برای پروژه‌های کوچک تا متوسط مناسب است که نیاز به تجهیزات پیچیده ندارد و قابلیت انعطاف بالایی در محل‌های دسترسی دشوار دارد.
• جوشکاری:MIG (GMAW)  برای پروژه‌های بزرگ‌تر که نیاز به جوش‌های باکیفیت بالا و سرعت اجرای سریع دارند، جوشکاری نبشی به شیوه MIG یک گزینه عالی است. این روش با استفاده از گاز محافظ، جوش‌هایی با ظاهر بهتر ایجاد خواهد کرد.

الکترود مناسب برای جوشکاری نبشی

انتخاب الکترود مناسب یکی از مهم‌ترین عوامل در کیفیت، استحکام و دوام اتصال نبشی است. نوع الکترود باید متناسب با ضخامت نبشی، شرایط بارگذاری و نوع سازه انتخاب شود. استفاده از الکترود مناسب باعث افزایش مقاومت جوش، کاهش احتمال ترک‌خوردگی و بهبود عملکرد اتصال در طول زمان می‌شود.

الکترود E6013

• مناسب برای نبشی‌های نازک و سازه‌های سبک
• قوس پایدار و اجرای آسان
• مناسب برای پروژه‌های ساختمانی معمولی
• ایجاد جوش با ظاهر یکنواخت و تمیز

الکترود E7018

• مناسب برای نبشی‌های ضخیم و اتصالات باربر
• استحکام مکانیکی بالا
• کم‌هیدروژن و مقاوم در برابر ترک‌خوردگی
• ایده‌آل برای اسکلت فلزی، سوله و سازه‌های سنگین

نکته: برای جوشکاری نبشی در ساختمان‌های مسکونی و پروژه‌های سبک معمولاً از E6013 استفاده می‌شود، اما در سازه‌های فلزی سنگین و اتصالات حساس، E7018 به دلیل استحکام بالاتر و کیفیت بهتر جوش، گزینه مناسب‌تری است.

پارامترهای فنی جوش نبشی

برای طراحی و ارزیابی صحیح یک اتصال جوشی، آشنایی با پارامترهای فنی زیر ضروری است:

• ساق جوش: طول هر ضلع مثلث فرضی جوش که مستقیماً بر حجم فلز پرکننده و مقاومت اتصال تأثیر می‌گذارد.
• گلوگاه جوش: کوتاه‌ترین فاصله از ریشه جوش تا سطح آن؛ این پارامتر معیار اصلی محاسبه مقاومت برشی اتصال است.
• اندازه جوش: تعیین‌کننده ظرفیت نهایی تحمل بار اتصال است و باید متناسب با بار طراحی سازه انتخاب شود.

طراحی نادرست هر یک از این پارامترها می‌تواند مقاومت نهایی اتصال را کاهش دهد. لازم به ذکر است که این پارامترها برای مقاطع مشابه مانند سپری نیز کاربرد دارند؛ برای آشنایی بیشتر با تفاوت سپری با نبشی از نظر ساختار و کاربرد در جوشکاری، می‌توانید به مقاله مرتبط مراجعه کنید.

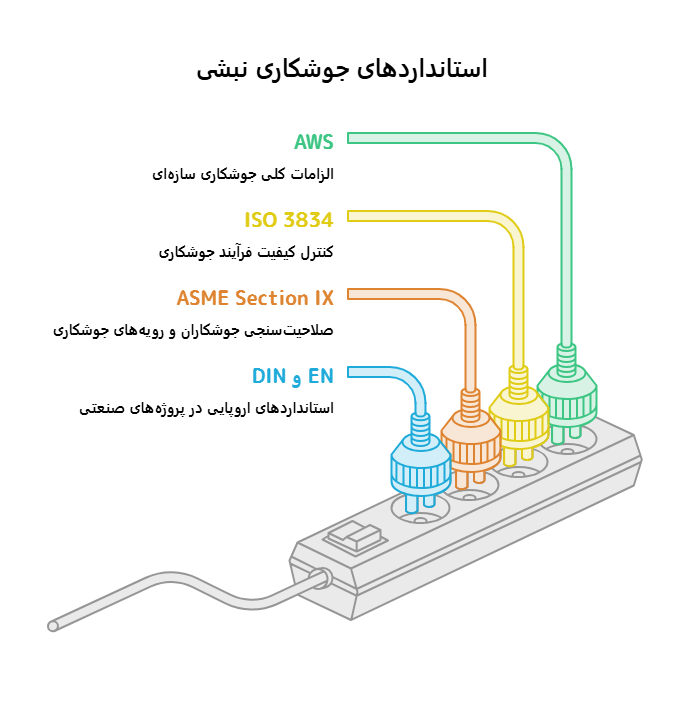

در هنگام جوشکاری نبشی در ساختمان، چه استانداردهایی باید رعایت شود؟

در هنگام جوش نبشی در ساختمان، رعایت استانداردهای بین‌المللی مرجع، ضروری است. مهم‌ترین این استانداردها عبارت‌اند از:

• AWS : استاندارد آمریکایی که رویه‌ها و الزامات کلی جوشکاری سازه‌ای را تعیین می‌کند.
• ISO 3834: استاندارد بین‌المللی کنترل کیفیت فرآیند جوشکاری.
• ASME Section IX: استاندارد مرجع برای صلاحیت‌سنجی جوشکاران و رویه‌های جوشکاری.
• DIN و EN: استانداردهای اروپایی رایج در پروژه‌های صنعتی و ساختمانی.

روش‌های بازرسی و کنترل کیفیت جوشکاری نبشی

برای اطمینان از کیفیت جوشکاری نبشی، باید بازرسی‌های منظم انجام شود. این بازرسی‌ها می‌توانند شامل آزمون‌های غیرمخرب مانند آزمون رادیوگرافی و آزمون‌های فیزیکی متنوع باشند. بازرسی خارجی، بصری، هیدرولیک و نتایج آزمایش جوش از جمله بازرسی‌های مهم در استانداردهای جوش نبشی هستند که برای اطمینان از کیفیت جوش و اجتناب از خطرات مرتبط با این فرایند مهم هستند. در ادامه توضیحات در مورد هر یک از این موارد آورده شده است:

1-بازرسی خارجی

بازرسی اولیه جوش به‌عنوان اولین مرحله از ارزیابی جوش انجام می‌شود و شامل بررسی بصری سطح جوش به‌منظور تشخیص عیوب ظاهری است. برای بازرسی خارجی باید کارگران باتجربه و آگاهی کافی داشته باشند تا بتوانند عیوب ظاهری مانند شکستگی‌ها، حباب‌های هوا، خراش‌ها و آلودگی‌های جوشکاری نبشی را تشخیص دهند. نتایج بازرسی خارجی باید به‌دقت ثبت شود و درصورتی‌که عیبی یافت شود، اقدامات اصلاحی باید انجام شود.

2-بازرسی بصری

بازرسی بصیری شامل استفاده از تجهیزات نوری یا اپتیکی برای بررسی جزئیات دقیق‌تر جوش می‌شود. این نوع بازرسی می‌تواند از طریق استفاده از لوپ‌ها، دوربین‌های بازرسی و یا میکروسکوپ‌های خاص صورت گیرد. بازرسی بصیری به کمک بزرگ‌نمایی و تصاویر باکیفیت بالا می‌تواند عیوب کوچک‌تر و پنهان‌تر را نیز تشخیص دهد.

3-بازرسی هیدرولیک

این نوع بازرسی به‌منظور ارزیابی مقاومت فشاری جوش مورداستفاده قرار می‌گیرد. در این روش، جوش مورد آزمایش قرار می‌گیرد و فشار آب (مایع دیگر) به‌صورت متناسب افزایش داده می‌شود. اگر جوشکاری نبشی ناپایدار باشد، ممکن است در فشار آب شکست‌خورده و نشت ایجاد شود.

4-بازرسی نتایج آزمایش جوش

نتایج آزمایش جوش شامل اطلاعاتی مانند نوع جوش، مقاومت فشاری، مقاومت به خوردگی و سایر ویژگی‌های مهم جوش است. این نتایج به‌صورت دقیق و مشخص باید ثبت شوند تا بتوان به کیفیت و استانداردهای موردنیاز پروژه پایبند بود.

5-بازرسی تست خم

تست خم یکی از روش‌های معمول برای ارزیابی اتصالات جوشی است. در این تست، نمونه‌های جوش در شرایط خم‌شدن قرار می‌گیرند تا مقاومت و انعطاف‌پذیری جوش ارزیابی شود. نتایج این تست می‌تواند نشان‌دهنده تراکم و همبستگی مناسب در جوش باشد.

6-تست چقرمگی ضربه

تست چقرمگی ضربه در مورد جوشکاری نبشی‌ به‌منظور ارزیابی مقاومت جوش در برابر تنش‌های ضربه‌ای انجام می‌شود. این تست به‌عنوان یکی از مهم‌ترین آزمون‌های جوش برای اطمینان از کیفیت جوش نبشی و تحمل آن در شرایط خطرناک مورداستفاده قرار می‌گیرد.

تست چقرمگی ضربه جوش نبشی را از لحاظ مقدار چقرمگی ضربه و میزان تحمل جوش به تنش‌های ضربه‌ای مورد ارزیابی قرار می‌دهد. اگر چقرمگی ضربه بالا باشد، جوش معمولاً به تنش‌های ضربه‌ای بیشتری مقاومت خواهد کرد و بهترین عملکرد را در شرایط خطرناک از خود نشان خواهد داد. این تست به مهندسان و تولیدکنندگان کمک می‌کند تا جوشکاری نبشی‌های انجام شده را باکیفیت و استانداردهای موردنیاز هماهنگ کنند و از تأمین ایمنی و عمر مفید تجهیزات اطمینان حاصل کنند.

مراحل تست چقرمگی ضربه در مورد جوشکاری نبشی شامل موارد زیر است:

• آماده‌سازی نمونه‌ها
• تست آزمایشگاهی
• اندازه‌گیری شکست
• تعیین چقرمگی ضربه

نکات مهم پیش از جوشکاری نبشی

برای دستیابی به اتصالی باکیفیت و پایدار، رعایت این نکات اجرایی پیش از شروع جوشکاری ضروری است

• تمیزکاری کامل سطوح از زنگ‌زدگی، چربی و آلودگی
• انتخاب الکترود متناسب با گرید فولاد و ضخامت نبشی
• تنظیم دقیق جریان و ولتاژ دستگاه جوش
• حفظ زاویه مناسب الکترود نسبت به سطح کار
• کنترل سرعت پیشروی برای جلوگیری از سوختگی یا نفوذ ناکافی
• پاک‌سازی کامل سرباره پس از اتمام هر پاس جوش

جوشکاری نبشی؛ مهم‌ترین عامل در استحکام و پایداری اتصالات فلزی

جوشکاری نبشی یکی از مهم‌ترین فرآیندهای اتصال در سازه‌های فلزی، ساختمان‌سازی، سوله‌سازی و صنایع مختلف محسوب می‌شود و انتخاب روش مناسب آن تأثیر مستقیمی بر استحکام، ایمنی و طول عمر سازه دارد. در میان روش‌های موجود، جوشکاری SMAW (الکترودی) به دلیل هزینه مناسب، دسترسی آسان به تجهیزات و قابلیت اجرا در شرایط مختلف، رایج‌ترین گزینه برای پروژه‌های ساختمانی و نبشی‌کشی محسوب می‌شود. در مقابل، جوشکاری TIG بالاترین کیفیت و ظرافت جوش را ارائه می‌دهد و MIG/MAG و FCAW برای پروژه‌های صنعتی، تولید انبوه و سازه‌های سنگین گزینه‌های کارآمدتری هستند. از طرفی دیگر رعایت استانداردهای جوشکاری، انتخاب الکترود مناسب، آماده‌سازی صحیح سطوح و اجرای اصولی فرآیند جوش، مهم‌ترین عوامل دستیابی به اتصالاتی ایمن، بادوام و باکیفیت خواهند بود.
