وزن سپری آهنی؛ جدول وزن تمامی سایزها + فرمول محاسبه
- نویسنده شیوا خضوعی
- تاریخ انتشار ۳۱ . ۰۴ . ۱۴۰۵
- تعداد دیدگاه بدون دیدگاه
- موضوع سپری
- تعداد بازدید 6 بازدید
- دقیقه مطالعه دقیقه 8
وزن سپری آهنی یکی از مهمترین پارامترهایی است که مهندسان، پیمانکاران، سازندگان درب و پنجره و فعالان صنعت فلزات هنگام خرید این مقطع فولادی به آن توجه میکنند. از آنجایی که قیمت سپری بر اساس وزن محاسبه میشود، اطلاع از وزن دقیق هر شاخه نقش مهمی در برآورد هزینه، محاسبه بار مرده سازه و انتخاب مقطع مناسب ایفا میکند.
علاوه بر این، آگاهی از جدول وزن سپری آهنی به خریداران کمک میکند تا پیش از ثبت سفارش، تناژ موردنیاز پروژه را محاسبه کرده و هزینه حملونقل را نیز برآورد کنند. در ادامه با جدول وزنی سپری، فرمول محاسبه وزن، وزن سپریهای پرکاربرد و عوامل مؤثر بر وزن این محصول آشنا میشویم.
جدول وزن سپری آهنی
سریعترین راه برای اطلاع از وزن سپری آهنی استفاده از جداول استاندارد وزنی است. این جداول بر اساس استانداردهای اشتال و مشخصات فنی تولیدکنندگان تهیه شدهاند. استفاده از جدول وزنی محاسبه سپری آهنی باعث میشود بدون نیاز به انجام محاسبات پیچیده، وزن تقریبی هر شاخه را به دست آورده و برای خرید یا طراحی سازه تصمیمگیری دقیقتری داشته باشید.
| نمره سپری | نام مقطع | ارتفاع (mm) | عرض بال (mm) | ضخامت جان (mm) | ضخامت بال (mm) | سطح مقطع (cm²) | وزن هر متر (kg) | وزن هر شاخه ۶ متری (kg) |
| 2 | T20 | 20 | 20 | 3 | 3 | 1.13 | 0.89 | 5.32 |
| 2.5 | T25 | 25 | 25 | 3.5 | 3.5 | 1.65 | 1.30 | 7.77 |
| 3 | T30 | 30 | 30 | 4 | 4 | 2.26 | 1.77 | 10.62 |
| 3.5 | T35 | 35 | 35 | 4.5 | 4.5 | 2.97 | 2.33 | 13.98 |
| 4 | T40 | 40 | 40 | 5 | 5 | 3.77 | 2.96 | 17.76 |
| 5 | T50 | 50 | 50 | 6 | 6 | 5.66 | 4.44 | 26.64 |
| 6 | T60 | 60 | 60 | 7 | 7 | 7.94 | 6.23 | 37.38 |
| 7 | T70 | 70 | 70 | 8 | 8 | 10.60 | 8.32 | 49.92 |
| 8 | T80 | 80 | 80 | 9 | 9 | 13.60 | 10.70 | 64.20 |
| 10 | T100 | 100 | 100 | 11 | 11 | 20.90 | 16.40 | 98.40 |
| 12 | T120 | 120 | 120 | 13 | 13 | 29.60 | 23.20 | 139.20 |
نحوه محاسبه وزن سپری
در برخی پروژهها ممکن است ابعاد سپری موردنظر در جدول استاندارد وجود نداشته باشد. در چنین شرایطی آشنایی با نحوه محاسبه وزن سپری اهمیت پیدا میکند. در ادامه در رابطه با محاسبه وزن سپری توضیح بیشتری خواهیم داد.
Tee steel profiles are standardized structural sections. Their weight per meter depends on the section dimensions, flange thickness, web thickness, and the steel density. Standard tables provide the nominal dimensions and unit weight for each tee size.
سپریهای فولادی مقاطع استاندارد ساختمانی هستند. وزن هر متر آنها به ابعاد مقطع، ضخامت بال، ضخامت جان و چگالی فولاد بستگی دارد. جدولهای استاندارد، ابعاد اسمی و وزن واحد هر سایز سپری را ارائه میکنند.
فرمول محاسبه وزن سپری
وزن سپری از رابطه زیر به دست میآید:
وزن (کیلوگرم) =[(عرض بال × ضخامت بال) +(ارتفاع جان × ضخامت جان)] × طول (متر) × 0.00785
چگالی فولاد معمولاً برابر با 7850 کیلوگرم بر مترمکعب در نظر گرفته میشود.
این فرمول یک تخمین است و ممکن است بهدلیل گردی گوشههای مقطع واقعی، با وزن دقیق کارخانه چند درصد اختلاف داشته باشد. برای سایزهای استاندارد از جدول بالا استفاده کنید.

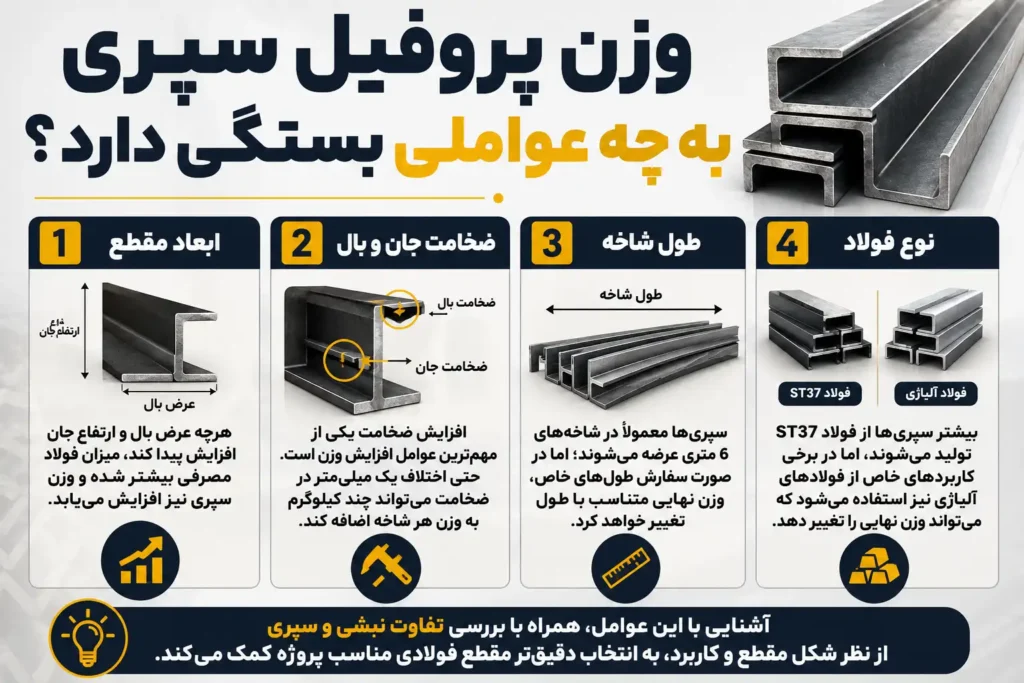

وزن پروفیل سپری به چه عواملی بستگی دارد؟
وزن سپری آهنی تحت تأثیر عوامل مختلفی قرار دارد که شناخت آنها به انتخاب دقیقتر محصول کمک میکند. .آشنایی با این عوامل، همراه با بررسی تفاوت نبشی و سپری از نظر شکل مقطع و کاربرد، به انتخاب دقیقتر مقطع فولادی مناسب پروژه کمک میکند.
1- ابعاد مقطع
هرچه عرض بال و ارتفاع جان افزایش پیدا کند، میزان فولاد مصرفی بیشتر شده و وزن سپری نیز افزایش مییابد.
2- ضخامت جان و بال
افزایش ضخامت یکی از مهمترین عوامل افزایش وزن است. حتی اختلاف یک میلیمتر در ضخامت میتواند چند کیلوگرم به وزن هر شاخه اضافه کند.
3- طول شاخه
سپریها معمولاً در شاخههای 6 متری عرضه میشوند؛ اما در صورت سفارش طولهای خاص، وزن نهایی متناسب با طول تغییر خواهد کرد.
4- نوع فولاد
بیشتر سپریها از فولاد ST37 تولید میشوند، اما در برخی کاربردهای خاص از فولادهای آلیاژی نیز استفاده میشود که میتواند وزن نهایی را تغییر دهد.
وزن پروفیل سپری 3
سپری 3 یکی از سبکترین و پرکاربردترین سایزهای سپری در بازار است که به دلیل وزن پایین و سهولت نصب، در ساخت درب و پنجرههای فلزی، قابهای سبک، سازههای تزئینی، خرپاهای سبک و اتصالات فرعی مورد استفاده قرار میگیرد. این مقطع گزینهای مناسب برای پروژههایی است که نیاز به استحکام مناسب در کنار وزن کم دارند.
| مشخصه | مقدار |
| سایز سپری | 3 |
| ارتفاع جان | 30 میلیمتر |
| عرض بال | 30 میلیمتر |
| ضخامت رایج | 3 تا 4 میلیمتر |
| طول شاخه استاندارد | 6 متر |
| ضخامت 3 میلیمتر | حدود 8 کیلوگرم |
| ضخامت 4 میلیمتر | حدود 10.6 کیلوگرم |
وزن پروفیل سپری 4
وزن پروفیل سپری 4 یکی از پرجستجوترین اطلاعات فنی در بازار آهنآلات است. سپری نمره 4 به دلیل تعادل مناسب میان وزن و استحکام، کاربرد گستردهای در ساخت درب و پنجره و سازههای سبک دارد. وزن هر متر این محصول نیز حدود ۲.۳۷ تا ۲.۹۶ کیلوگرم است. در جدول زیر مشخصات سپری 4 را مشاهده می کنید:
| مشخصات | مقدار |
| سایز سپری | 4 |
| ارتفاع بال | 40 میلیمتر |
| عرض بال | 40 میلیمتر |
| ضخامت رایج | 4 تا 5 میلیمتر |
| طول شاخه استاندارد | 6 متر |
| ضخامت 4 میلیمتر | حدود 14.21 کیلوگرم |
| ضخامت 5 میلیمتر | حدود 17.76 کیلوگرم |
وزن سپری 5
وزن سپری 5 نسبت به نمره 4 بیشتر بوده و در پروژههای نیمهسنگین کاربرد دارد. این محصول معمولاً برای ساخت قابهای فلزی مقاوم، خرپاها و سازههای صنعتی سبک استفاده میشود. وزن هر متر این محصول بین ۲.۹۶ تا ۴.۴۴ کیلوگرم متغیر است. جدول مشخصات این نوع ورق را در ادامه مشاهده می کنید:
| مشخصات | مقدار |
| سایز سپری | 5 |
| عرض بال | 50 میلیمتر |
| ارتفاع جان | 50 میلیمتر |
| طول شاخه استاندارد | 6 متر |
| ضخامت | 4 تا 6 میلی متر |
| ضخامت 4 میلیمتر | 17.77کیلوگرم |
| ضخامت 5 میلیمتر | 22.22 کیلوگرم |
| ضخامت 6 میلیمتر | 26.64کیلوگرم |
وزن سپری 6
وزن سپری 6 از سایر سایزهای متداول بیشتر است و در سازههای صنعتی و پروژههایی که نیاز به تحمل بار بالا دارند مورد استفاده قرار میگیرد. وزن هر متر این محصول نیز حدود ۴.۴۵ تا ۶.۲۳ کیلوگرم است.
| مشخصات | مقدار |
| سایز سپری | 6 |
| ارتفاع جان | 60 میلیمتر |
| عرض بال | 60 میلیمتر |
| ضخامت | 5 تا 7 میلی متر |
| طول شاخه استاندارد | 6 متر |
| ضخامت 5 میلیمتر | 26.71 کیلوگرم |
| ضخامت 6 میلیمتر | 32.05 کیلوگرم |
| ضخامت 7 میلیمتر | 37.38 کیلوگرم |

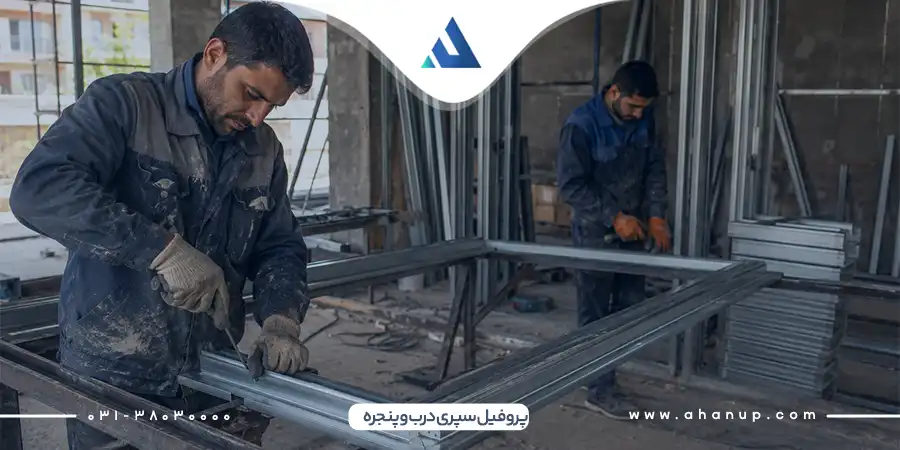

وزن پروفیل سپری درب و پنجره
یکی از پرمصرفترین انواع سپری، مدلهای مورد استفاده در صنعت درب و پنجره است. وزن پروفیل سپری در این کاربردها معمولاً کمتر از سپریهای صنعتی بوده و به منظور کاهش وزن سازه انتخاب میشود.
مزایای استفاده از سپری درب و پنجره
- کاهش وزن کلی سازه
- نصب آسانتر
- جوشکاری مناسب
- کاهش فشار وارد بر یراقآلات
- دوام بیشتر در استفاده طولانیمدت

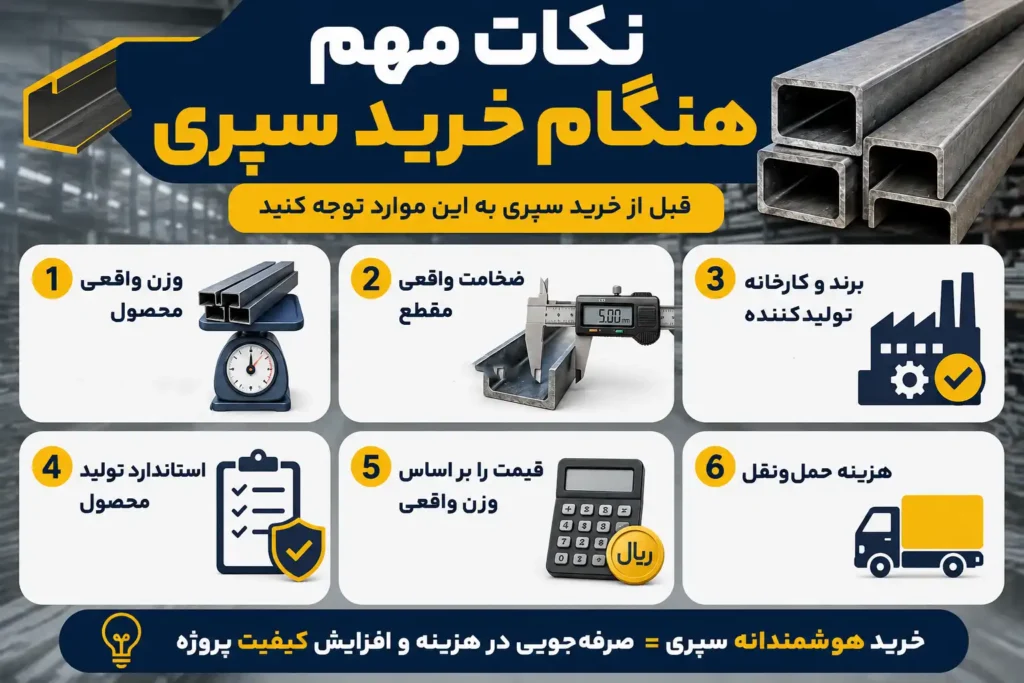

نکات مهم هنگام خرید سپری
پیش از خرید سپری بهتر است به موارد زیر توجه کنید:
- وزن واقعی محصول را با جدول وزن سپری آهنی مقایسه کنید.
- ضخامت واقعی مقطع را اندازهگیری نمایید.
- برند و کارخانه تولیدکننده را بررسی کنید.
- استاندارد تولید محصول را کنترل نمایید.
- قیمت را بر اساس وزن واقعی محاسبه کنید.
- هزینه حملونقل را در برآورد نهایی لحاظ کنید.
مهمترین کارخانه های تولیدکننده سپری در ایران
تولیدکنندگان متعددی در زمینه تولید سپری فعالیت دارند که هرکدام محصولات خود را با مشخصات فنی متفاوتی عرضه میکنند.در جدول زیر مقایسه بین تولیدکنندگان سپری انجام شده است:
| کارخانه تولیدکننده سپری | ویژگیهای فنی و تولید | حوزههای مصرف | مزیت رقابتی | محدوده وزن شاخه 6 متری |
| ذوب آهن اصفهان | تولید به روش نورد گرم با انطباق بالا با استانداردهای ملی و جدول اشتال | سازههای فلزی سنگین، سولهها، پروژههای صنعتی و عمرانی | کیفیت پایدار، استحکام مکانیکی بالا و سابقه طولانی در صنعت فولاد | حدود 10 تا 40 کیلوگرم |
| فولاد ناب تبریز | بهرهگیری از خطوط تولید مدرن با تلرانس ابعادی پایین و تنوع سایز | پروژههای ساختمانی، صنعتی سبک و نیمهسنگین | دقت ابعادی بالا و یکنواختی وزن در تولیدات | حدود 8 تا 38 کیلوگرم |
| فولاد آلیاژی یزد | تولید سپریهای آلیاژی با مقاومت مناسب در شرایط محیطی سخت | صنایع نفت، گاز، پتروشیمی و سازههای مقاوم در برابر خوردگی | استفاده از فولادهای آلیاژی و دوام بیشتر در محیطهای خورنده | حدود 9 تا 35 کیلوگرم |
| کیان پرشیا | تمرکز بر تولید سپریهای سبک و پروفیلهای مخصوص درب و پنجره | ساختمانسازی سبک، قاببندی فلزی، درب و پنجره | وزن پایین، فرمپذیری مناسب و سهولت نصب | حدود 6 تا 25 کیلوگرم |
وزن سپری آهنی؛ راهنمایی مطمئن برای انتخاب و خرید دقیق
وزن سپری آهنی یکی از اصلیترین معیارهای انتخاب این مقطع فولادی در پروژههای ساختمانی و صنعتی محسوب میشود. آشنایی با جدول وزن سپری آهنی، استفاده از فرمول محاسبه وزن سپری و شناخت وزن سایزهای پرکاربرد مانند وزن سپری 3، وزن سپری 5، وزن سپری 6 و وزن پروفیل سپری 4 به خریداران کمک میکند هزینههای پروژه را دقیقتر برآورد کرده و مقطع مناسب را انتخاب کنند. بررسی وزن واقعی محصول در کنار مشخصات فنی و استاندارد تولید، راهکاری مطمئن برای خریدی اقتصادی، اصولی و متناسب با نیاز پروژه خواهد بود. همچنین اگر قصد خرید آهن از اصفهان را دارید، اطلاع از وزن دقیق سپری میتواند به شما در محاسبه هزینه نهایی، انتخاب محصول مناسب و مدیریت بهتر بودجه پروژه کمک کند.
سوال متداول وزن سپری آهنی
۱. وزن سپری آهنی چگونه محاسبه میشود؟
با فرمول [(عرض بال×ضخامت بال)+(ارتفاع جان×ضخامت جان)]×طول×۰.۰۰۷۸۵ یا با مراجعه مستقیم به جدول استاندارد وزن سپری.
۲. وزن هر شاخه سپری نمره ۴ چقدر است؟
وزن شاخه ۶ متری سپری نمره ۴ (ضخامت ۵ میلیمتر) حدود ۱۷.۷۶ کیلوگرم است.
۳. طول استاندارد شاخههای سپری چند متر است؟
شاخههای سپری معمولاً در طول استاندارد ۶ متر تولید و عرضه میشوند.
۴. آیا وزن سپری در همه کارخانهها یکسان است؟
خیر؛ وزن سپری بسته به کارخانه تولیدکننده و تلرانس ابعادی، ممکن است چند درصد تفاوت داشته باشد.
۵. سنگینترین سایز سپری در جدول استاندارد چه وزنی دارد؟
سپری نمره ۱۲ (T120) سنگینترین سایز رایج است که وزن هر شاخه ۶ متری آن حدود ۱۳۹.۲ کیلوگرم میباشد.
