جدول وزن پروفیل فرانسوی + نحوه محاسبه وزن شاخه

وزن پروفیل فرانسوی یکی از مهم‌ترین مشخصه‌هایی است که هنگام خرید و انتخاب این محصول باید مورد توجه قرار گیرد. پروفیل فرانسوی که با نام پروفیل چهارچوب فرانسوی نیز شناخته می‌شود، یکی از پرکاربردترین مقاطع فولادی در ساخت چهارچوب درب و پنجره فلزی است. وزن این پروفیل علاوه بر تأثیر مستقیمی که بر قیمت پروفیل فرانسوی دارد، نقش مهمی در استحکام، دوام، حمل‌ونقل و نصب آن ایفا می‌کند. همچنین بسیاری از خریداران برای مقایسه هزینه‌ها، پیش از انتخاب محصول، قیمت پروفیل در و پنجره را نیز بررسی می‌کنند تا متناسب با نوع چهارچوب و بودجه پروژه تصمیم بگیرند.

در پروژه‌های ساختمانی، اطلاع از وزن هر شاخه پروفیل فرانسوی به مهندسان، پیمانکاران و خریداران کمک می‌کند تا برآورد دقیق‌تری از هزینه‌های اجرا و میزان بار مرده سازه داشته باشند. به همین دلیل استفاده از جدول وزن پروفیل فرانسوی قبل از خرید اهمیت زیادی دارد.

در این مقاله به بررسی وزن پروفیل فرانسوی، جدول وزن، نحوه محاسبه وزن، مشخصات فنی و عوامل مؤثر بر وزن این محصول پرکاربرد در صنعت ساختمان می‌پردازیم.

جدول وزن پروفیل فرانسوی

برای انتخاب دقیق محصول، اطلاع از جدول وزن پروفیل فرانسوی اهمیت زیادی دارد. وزن هر متر این پروفیل بر اساس ضخامت ورق تعیین می‌شود. بعلاوه جدول وزن چهارچوب فرانسوی نشان می‌دهد که وزن پروفیل با افزایش ضخامت ورق از 1.8 به 2 میلی‌متر افزایش پیدا می‌کند. این موضوع مستقیماً بر وزن پروفیل فرانسوی و قیمت نهایی محصول تأثیرگذار است. همچنین بررسی صفحه قیمت پروفیل می‌تواند دید دقیق‌تری از هزینه نهایی خرید و اجرای پروژه در اختیار خریداران قرار دهد.

به‌طور کلی، وزن واحد طول پروفیل فرانسوی در بازه‌ای حدود ۳.۲ تا ۳.۷ کیلوگرم بر متر متغیر است. این اختلاف وزنی عمدتاً ناشی از تغییر ضخامت ورق و تلرانس‌های تولیدی در فرآیند نورد می‌باشد. برای دستیابی به مقادیر دقیق‌تر، وزن این پروفیل بر اساس ضخامت‌های مختلف به‌صورت تفکیک‌شده در جدول زیر ارائه شده است.

مشخصات ابعادی پروفیل فرانسوی

پروفیل فرانسوی در ضخامت‌های مختلف تولید می‌شود و با عرض حداقل 120 میلی‌متر و ارتفاع حداقل 45 میلی‌متر گزینه‌ای مناسب برای ساخت چهارچوب درب و پنجره فلزی محسوب می‌شود. لازم به ذکر است که هر شاخه پروفیل فرانسوی با طول 6 متر و در برخی از  کارخانه ها 6.6 متر تولید می شود.

ابعاد پروفیل فرانسوی به‌دلیل هندسه خاص مقطع، به‌صورت استاندارد با نمادهای T و A، B، C، D ، E مشخص می‌شود. این پارامترها بیانگر ابعاد اصلی و مؤثر مقطع هستند که در طراحی و انتخاب پروفیل نقش تعیین‌کننده دارند. همچنین حرف T به‌عنوان شاخص ضخامت ورق به‌کار می‌رود و میزان آن، تأثیر مستقیم بر وزن، استحکام و کاربرد نهایی پروفیل دارد.

• زبانه پروفیل (A): 15±5
• ارتفاع جان پروفیل فرانسوی (B): حداقل ۴۵ میلی‌متر
• عرض پروفیل فرانسوی (C): حداقل ۱۲۰ میلی‌متر
• عرض قسمت میانی (D): 35±1
• عرض لبه داخلی (E): حداقل 15
• ضخامت پروفیل فرانسوی (T): ۱.۵، ۲ و ۲.۵ میلی‌متر
• طول پروفیل فرانسوی: ۶.۶۰ متر

اغلب پروفیل‌های چهارچوبی طول ۶ متر دارند، اما پروفیل فرانسوی به‌صورت استاندارد با طول ۶.۶۰ متر تولید می‌شود که در محاسبات برش و اجرا باید لحاظ شود.

تأثیر هر پارامتر بر وزن پروفیل فرانسوی

در محاسبه وزن پروفیل فرانسوی، ضخامت (T)، عرض کلی (C) و ارتفاع جان (B) بیشترین تأثیر را دارند. به همین دلیل دو پروفیل با ابعاد ظاهری مشابه اما ضخامت‌های متفاوت می‌توانند اختلاف وزن قابل توجهی داشته باشند. همچنین به دلیل طول استاندارد 6.6 متری این محصول، وزن هر شاخه پروفیل فرانسوی معمولاً حدود 10 درصد بیشتر از پروفیل‌های چهارچوبی 6 متری با مشخصات مشابه خواهد بود.

روش‌های محاسبه وزن پروفیل چهارچوب فرانسوی

نحوه محاسبه وزن پروفیل چهارچوب فرانسوی یکی از مهم‌ترین مراحل در انتخاب، برآورد هزینه و طراحی سازه‌های فلزی محسوب می‌شود. وزن این مقطع فولادی علاوه بر تأثیرگذاری بر قیمت نهایی، در هزینه‌های حمل‌ونقل، نصب و میزان بار وارد بر سازه نیز نقش مهمی دارد. برای تعیین وزن پروفیل فرانسوی از روش‌های مختلفی استفاده می‌شود که در ادامه به آن‌ها می‌پردازیم.

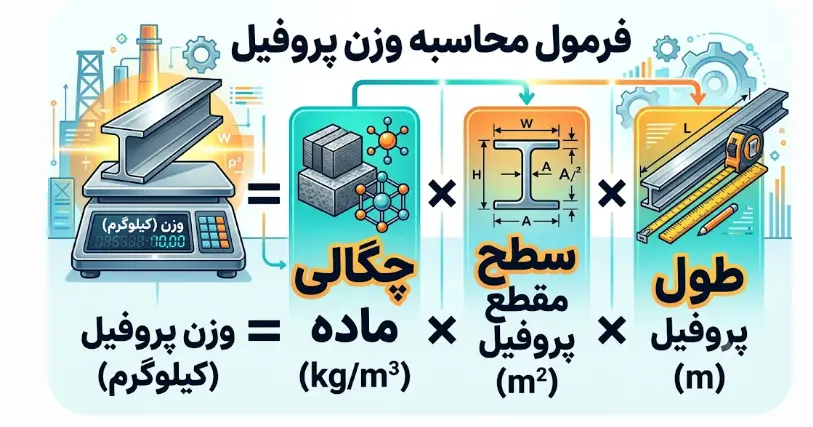

1- محاسبه وزن با استفاده از فرمول مهندسی

دقیق‌ترین روش برای محاسبه وزن پروفیل فرانسوی، استفاده از فرمول استاندارد وزن مقاطع فولادی است:

وزن پروفیل (کیلوگرم) = چگالی ماده (kg/m³) × سطح مقطع پروفیل (m²) × طول پروفیل (m)

در این روش، مساحت سطح مقطع پروفیل از نقشه فنی یا مشخصات کارخانه استخراج شده و با در نظر گرفتن طول شاخه و چگالی فولاد، وزن نهایی محاسبه می‌شود.

مثال: اگر عرض ورق اولیه برای ساخت پروفیل فرانسوی ۲۴۵ میلی‌متر و ضخامت آن ۲ میلی‌متر باشد:

مرحله 1: محاسبه سطح مقطع

A=0.245×0.002=0.00049 m²

مرحله 2: محاسبه وزن

W=7850×0.00049×1

W=3.8465kg

2- استفاده از جدول وزن پروفیل فرانسوی

یکی از رایج‌ترین روش‌ها برای تعیین وزن، مراجعه به جدول وزن پروفیل فرانسوی است. در این جداول، وزن هر متر و وزن هر شاخه پروفیل بر اساس ضخامت و ابعاد مختلف ارائه شده است. این روش سرعت بالایی داشته و برای برآوردهای اجرایی و خرید بسیار کاربردی است.

Specialized cold-rolled profiles used for French doors and window frames vary in weight depending on whether they are light or heavy gauge. Heavy-duty 2.5mm profiles offer enhanced structural integrity but increase the total frame weight by approximately 20% compared to standard 2mm profiles

پروفیل‌های نورد سرد تخصصی که برای درب‌های فرانسوی و چهارچوب پنجره‌ها استفاده می‌شوند، بسته به اینکه ضخامت سبک یا سنگین داشته باشند، وزن متفاوتی دارند. پروفیل‌های سنگین ۲.۵ میلی‌متری استحکام ساختاری بهتری ارائه می‌دهند اما وزن کل چهارچوب را در مقایسه با پروفیل‌های استاندارد ۲ میلی‌متری حدود ۲۰ درصد افزایش می‌دهند.

لینک منبع

3- محاسبه وزن با نرم‌ افزارهای مهندسی

در پروژه‌های صنعتی و ساختمانی بزرگ، از نرم‌افزارهای تخصصی مانند AutoCAD، SolidWorks و Tekla Structures برای مدل‌سازی مقطع و محاسبه وزن استفاده می‌شود. این نرم‌افزارها با دریافت مشخصات هندسی و نوع متریال، وزن دقیق پروفیل را به‌صورت خودکار محاسبه می‌کنند.

4-اندازه‌گیری وزن به روش عملی

در صورت نبود اطلاعات فنی یا دسترسی نداشتن به جداول استاندارد، می‌توان وزن پروفیل را به‌صورت تجربی تعیین کرد. در این روش، یک شاخه پروفیل با ترازوی صنعتی وزن شده و سپس وزن به‌دست‌آمده بر طول شاخه تقسیم می‌شود تا وزن هر متر پروفیل مشخص گردد. اگرچه این روش نسبت به محاسبات مهندسی دقت کمتری دارد، اما برای بررسی‌های سریع و میدانی کاربرد مناسبی دارد.

وزن هر شاخه پروفیل فرانسوی چقدر است؟

یکی از پرسش‌های متداول خریداران مربوط به وزن یک شاخه پروفیل فرانسوی است. با توجه به ضخامت ورق و نوع مقطع، وزن هر شاخه متغیر خواهد بود. در جدول زیر وزن هر شاخه پروفیل فرانسوی را مشاهده می کنید:

وزن پروفیل قاب فرانسوی

در بازار آهن‌آلات و پروژه‌های ساختمانی، اصطلاح «وزن پروفیل قاب فرانسوی» یا وزن چهارچوبی، دقیقاً به وزن مقاطعی اشاره دارد که برای ساخت فریم و چارچوب انواع درب و پنجره (مانند درب‌های اتاقی، ورودی یا پنجره‌های دوجداره) استفاده می‌شوند.

وزن هر شاخه ۶.۶ متری از این محصول در ضخامت‌های رایج بازار (عمدتاً ۲ میلی‌متر)، معمولاً در محدوده ۲۱ تا ۲۴ کیلوگرم قرار دارد. طبعاً هر چه ضخامت ورق مصرفی بالاتر برود، وزن قاب و در نتیجه استحکام فریم نهایی افزایش خواهد یافت.

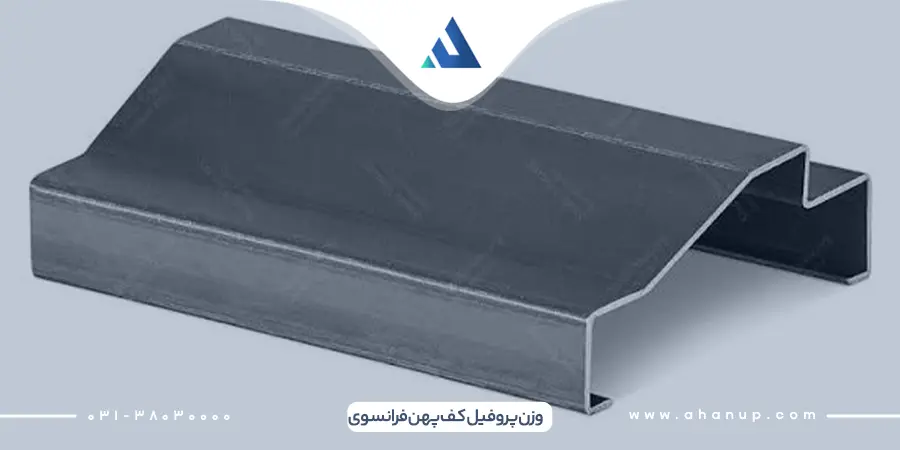

وزن پروفیل کف پهن فرانسوی

وزن پروفیل کف پهن فرانسوی نسبت به مدل‌های معمولی اندکی بیشتر است؛ زیرا سطح تماس بیشتری با دیوار و سازه دارد. این نوع پروفیل معمولاً در پروژه‌هایی استفاده می‌شود که نیاز به استحکام بیشتر و نصب دقیق‌تر چهارچوب وجود دارد. وزن هر متر این محصول می‌تواند بین 3.5 تا 4.5 کیلوگرم متغیر باشد که با توجه به ضخامت و ابعاد مقطع تعیین می‌شود.

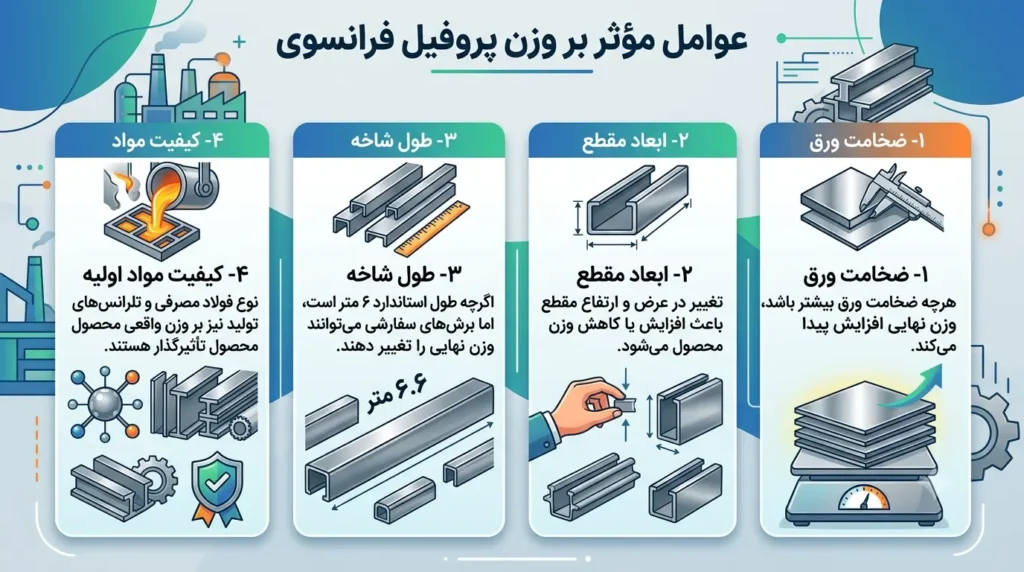

عوامل مؤثر بر وزن پروفیل فرانسوی

عوامل مختلفی بر وزن نهایی پروفیل فرانسوی تأثیر می‌گذارند:

1- ضخامت ورق

هرچه ضخامت ورق بیشتر باشد، وزن نهایی افزایش پیدا می‌کند.

2- ابعاد مقطع

تغییر در عرض و ارتفاع مقطع باعث افزایش یا کاهش وزن محصول می‌شود.

3- طول شاخه

اگرچه طول استاندارد 6.6 متر است، اما برش‌های سفارشی می‌توانند وزن نهایی را تغییر دهند.

4- کیفیت مواد اولیه

نوع فولاد مصرفی و تلرانس‌های تولید نیز بر وزن واقعی محصول تأثیرگذار هستند.

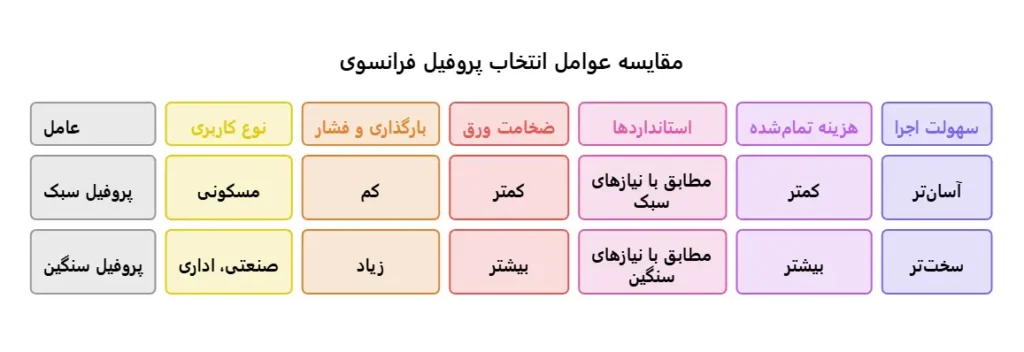

چطور بر اساس وزن پروفیل فرانسوی آن را برای پروژه خود انتخاب کنیم؟

انتخاب پروفیل مناسب برای پروژه‌های ساختمانی، به‌ویژه در ساخت درب و پنجره، تا حد زیادی به وزن و مشخصات فنی آن بستگی دارد. در این میان، آگاهی از جدول وزن پروفیل چهارچوب فرانسوی به شما کمک می‌کند تا دید دقیق‌تری نسبت به میزان مصرف مصالح، استحکام سازه و هزینه نهایی پروژه داشته باشید. از دیگر فاکتورهای موثر در انتخاب پروفیل فرانسوی می توان به موارد زیر اشاره کرد:

1. نوع کاربری پروژه

نوع استفاده از پروفیل (مسکونی، اداری یا صنعتی) نقش تعیین‌کننده‌ای در انتخاب وزن مناسب دارد. در پروژه‌های سبک مانند ساختمان‌های مسکونی، معمولاً پروفیل‌های سبک‌تر انتخاب می‌شوند. به همین دلیل، بسیاری از مجریان پیش از خرید، قیمت پروفیل سبک را بررسی می‌کنند تا علاوه بر کاهش وزن سازه، هزینه‌های پروژه را نیز مدیریت کنند. در مقابل، در پروژه‌های صنعتی یا فضاهای پرتردد، استفاده از پروفیل‌های سنگین‌تر برای تأمین استحکام و ایمنی بیشتر ضروری است.

2. میزان بارگذاری و فشار سازه‌ای

مقدار باری که به چهارچوب وارد می‌شود، مستقیماً با وزن پروفیل در ارتباط است. هرچه بار واردشده بیشتر باشد، نیاز به پروفیلی با وزن بالاتر و ضخامت بیشتر برای جلوگیری از تغییر شکل و افزایش ایمنی وجود دارد.

3. ضخامت ورق و وزن واحد طول

وزن پروفیل ارتباط مستقیمی با ضخامت ورق دارد. افزایش ضخامت باعث افزایش وزن هر شاخه می‌شود. بنابراین بررسی وزن یک شاخه پروفیل فرانسوی به انتخاب صحیح ضخامت مناسب برای پروژه کمک می‌کند.

4. استانداردها و جدول وزن پروفیل

استفاده از جدول وزن مخصوص پروفیل چهارچوب فرانسوی یکی از مهم‌ترین معیارها برای انتخاب دقیق است. این جدول به مهندسان کمک می‌کند تا وزن استاندارد هر سایز را با نیاز پروژه تطبیق دهند و از انتخاب‌های غیراصولی جلوگیری کنند.

5. هزینه تمام‌شده پروژه

وزن بالاتر پروفیل معمولاً به معنای مصرف بیشتر متریال و افزایش هزینه است. بنابراین در پروژه‌هایی با بودجه محدود، انتخاب وزن بهینه اهمیت زیادی دارد تا تعادل بین کیفیت و هزینه حفظ شود.

6. سهولت اجرا و نصب

پروفیل‌های سبک‌تر نصب آسان‌تری دارند و سرعت اجرای پروژه را افزایش می‌دهند. در مقابل، پروفیل‌های سنگین‌تر ممکن است نیاز به تجهیزات و نیروی اجرایی بیشتری داشته باشند.

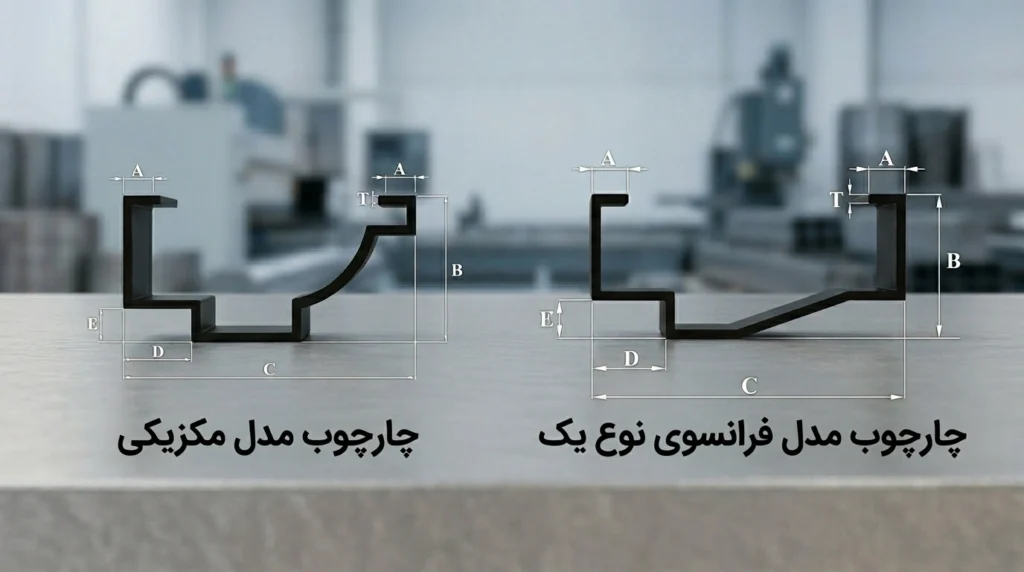

تفاوت وزنی پروفیل فرانسوی و مکزیکی

پروفیل فرانسوی و مکزیکی از انواع رایج پروفیل‌های چهارچوبی در صنعت ساختمان هستند که با وجود شباهت ظاهری، از نظر ساختار و وزن تفاوت‌هایی دارند.

مهم‌ترین تفاوت این دو، در شکل هندسی مقطع است؛ پروفیل مکزیکی دارای یک خم اضافه است، در حالی که پروفیل فرانسوی ساختار ساده‌تری دارد. همین تفاوت باعث افزایش وزن پروفیل مکزیکی نسبت به نوع فرانسوی می‌شود.

از نظر وزنی، پروفیل مکزیکی حدود ۱۵٪ سنگین‌تر است. به‌طور نمونه، وزن پروفیل فرانسوی ۶.۶۰ متری با ضخامت ۲ میلی‌متر حدود ۲۴ تا ۲۵ کیلوگرم بوده، در حالی که پروفیل مکزیکی ۶ متری در همین ضخامت حدود ۲۸ تا ۲۹ کیلوگرم وزن دارد.

در نتیجه، پروفیل فرانسوی برای کاربردهای سبک‌تر و عمومی مانند درب و پنجره ساختمان‌های مسکونی مناسب‌تر است، در حالی که پروفیل مکزیکی به دلیل استحکام بالاتر در پروژه‌های سنگین‌تر و صنعتی استفاده می‌شود.

آشنایی با پروفیل فرانسوی

پروفیل فرانسوی نوعی مقطع فولادی باز است که به عنوان پرکاربردترین گزینه برای ساخت چهارچوب درب و پنجره در ساختمان‌های مسکونی و اداری مورد استفاده قرار می‌گیرد. این نوع پروفیل از طریق فرآیند نورد سرد و با استفاده از دستگاه‌های رول‌فرمینگ مدرن تولید می‌شود. سازندگان چهارچوب با برش شاخه‌های این پروفیل و جوشکاری آن‌ها در زوایا، سازه نهایی درب یا پنجره را به وجود می آورد.

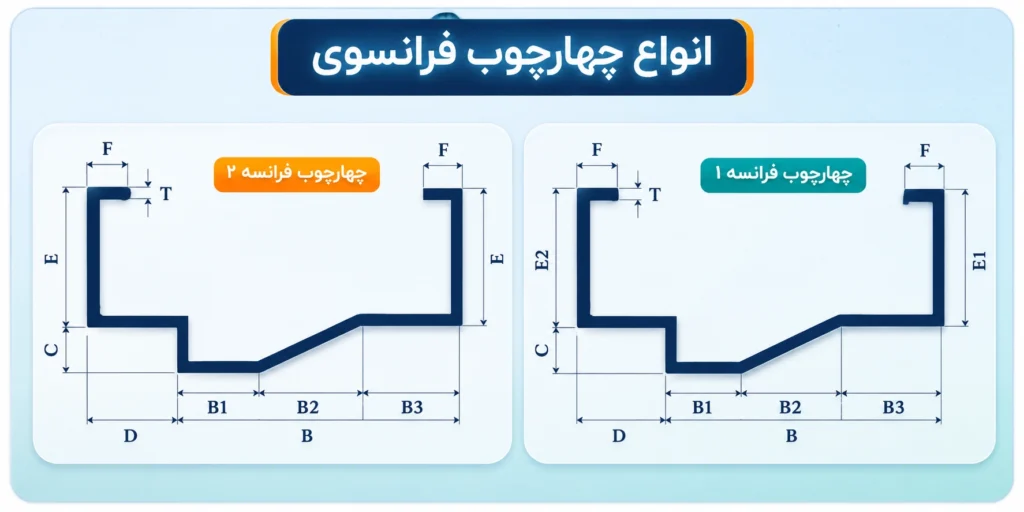

انواع پروفیل فرانسوی

پروفیل چهارچوب فرانسوی بر اساس الزامات استاندارد در دو تیپ اصلی، شامل نوع 1 و نوع 2 تولید می‌شود. این دو مقطع از نظر ابعاد کلی، ضخامت، کاربرد و مشخصات فنی تفاوت محسوسی با یکدیگر ندارند و هر دو برای ساخت چهارچوب درب و پنجره فلزی مورد استفاده قرار می‌گیرند. تفاوت اصلی میان این دو نوع، در زاویه و فرم یکی از خم‌های ایجادشده در فرآیند شکل‌دهی سرد پروفیل است که موجب تغییر جزئی در هندسه مقطع می‌شود.

استاندارد تولید پروفیل فرانسوی

سازمان ملی استاندارد ایران به‌منظور تعیین الزامات فنی، ابعادی و کیفی پروفیل‌های چهارچوبی، استاندارد ملی شماره 7337 با عنوان «پروفیل‌های سرد نورد و شکل‌دهی شده چهارچوبی» را تدوین کرده است. این استاندارد به‌طور اختصاصی مشخصات هندسی، تلرانس‌های ابعادی، ویژگی‌های مکانیکی، کیفیت سطح و الزامات تولید انواع پروفیل‌های مورد استفاده در ساخت چهارچوب درب و پنجره از جمله پروفیل فرانسوی را تعیین می‌کند.

وزن پروفیل فرانسوی؛ معیار کلیدی در بهینه‌سازی پروژه‌ها

وزن پروفیل فرانسوی یکی از مهم‌ترین فاکتورهای تعیین‌کننده در انتخاب این مقطع فولادی برای پروژه‌های ساختمانی است. این ویژگی نه‌تنها بر قیمت نهایی تأثیر مستقیم دارد، بلکه در استحکام، حمل‌ونقل و سهولت اجرای پروژه نیز نقش اساسی ایفا می‌کند. بررسی دقیق جدول وزن پروفیل چهارچوب فرانسوی به خریداران کمک می‌کند تا بر اساس ضخامت و ابعاد، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشند.

انتخاب صحیح پروفیل فرانسوی زمانی امکان‌پذیر است که وزن آن در کنار نیاز سازه‌ای، نوع کاربری پروژه و بودجه در نظر گرفته شود. استفاده از داده‌های وزنی استاندارد، ریسک خطا در اجرا را کاهش داده و به بهینه‌سازی عملکرد و هزینه پروژه کمک می‌کند.
