تفاوت لوله درزدار و بدون درز؛ کدام امن تر است؟
- نویسنده شهرزاد زواره زادگان
- تاریخ انتشار ۱۸ . ۱۱ . ۱۴۰۲
- تعداد دیدگاه 3 دیدگاه
- موضوع مقالات لوله
- تعداد بازدید 1799 بازدید
- دقیقه مطالعه دقیقه 13
لولههای فولادی باتوجهبه کاربردهای متفاوتی که دارند در دستههای مختلفی تقسیم میشوند؛ در این میان میتوان به لولههای جوش داده شده یا درزدار و لولههای بدون درز (مانیسمان) برای متداولترین انواع لولههای فلزی اشاره کرد. در نظر داشته باشید برای انتخاب لوله فلزی پروژه باید درباره تفاوت لوله بدون درز و درزدار اطلاعات کاملی داشته باشید. همچنین قیمت لوله نیز یکی از عوامل تأثیرگذار در انتخاب نوع مناسب است که باید در کنار سایر معیارهای فنی مدنظر قرار گیرد.
در ادامه این راهنمای تخصصی، تفاوت لوله درزدار و بدون درز را از نظر 9 فاکتور مهم بررسی میکنیم تا بهترین گزینه را برای پروژه خود انتخاب کنید.
| معیار مقایسه | لوله درزدار | لوله بدون درز |
| تحمل فشار کاری و مکانیکی | مناسب برای فشارهای متوسط، دارای ناحیه جوش | تحمل فشار بالا، ساختار یکپارچه |
| روش تولید | تولید از ورق فولادی و جوشکاری | تولید از شمش فولادی بدون جوش |
| وزن و ضخامت | وزن کمتر و امکان تولید در قطرهای بزرگ | وزن بیشتر و معمولاً در قطرهای محدودتر |
| شکل ظاهری | دارای خط جوش و یکنواختی کمتر | سطح کاملاً صاف و بدون درز |
| کاربرد | ساختمانسازی، تأسیسات و انتقال سیالات معمولی | نفت، گاز، پتروشیمی و خطوط فشار بالا |
| مزایا و معایب | قیمت کمتر و دسترسی آسانتر، اما مقاومت پایینتر | استحکام و ایمنی بیشتر، اما قیمت بالاتر |
| استاندارد تولید | ASTM A53، API 5L، ASTM A691 | ASTM A106، ASTM A335، API 5L |
| مقاومت به خوردگی | خوب، اما ناحیه جوش مستعد خوردگی است | بسیار خوب به دلیل نبود خط جوش |
| قیمت | اقتصادی و مقرونبهصرفه | گرانتر به دلیل فرآیند تولید پیچیدهتر |
تفاوتهای کلیدی لولههای درزدار و بدون درز که باید بدانید
لولههای فولادی بر اساس روش ساخت و کاربرد، به دستههای مختلفی تقسیم میشوند. در این میان، لولههای درزدار (جوش داده شده) و لولههای بدون درز (مانیسمان) متداولترین انواع لولههای فلزی در صنعت هستند. قیمت لوله درزدار و قیمت لوله بدون درز نیز با هم تفاوت دارند و شما باید در زمان خرید این موضوع را در نظر بگیرید تا لوله مناسب برای پروژههای خود را انتخاب کنید.
1-تفاوت لوله درزدار و بدون درز از نظر میزان تحمل فشار کاری و مکانیکی
فشار کاری یکی از مهمترین ویژگیهای لولههای فولادی است و به بالاترین سطح فشاری اطلاق میشود که یک لوله بدون شکستن میتواند تحمل کند. تفاوت لوله درزدار و بدون درز در این زمینه کاملاً مشهود و تعیینکننده است.
لوله درزدار
درز جوش در ساختار لوله درزدار به عنوان یک نقطهضعف مکانیکی عمل میکند. این ناپیوستگی ساختاری در شرایط فشار بالا موجب تمرکز تنش در محل جوش شده و مقاومت لوله در برابر فشار کاری را کاهش میدهد.
لوله بدون درز (مانیسمان)
لولههای بدون درز به دلیل استفاده از شمش فولادی استوانهایشکل و حذف کامل فرایند جوشکاری، از مقاومت و استحکام مکانیکی بالاتری برخوردارند. فقدان درز جوش در ساختار این محصول، تنشهای متمرکز را حذف کرده و ظرفیت تحمل فشار کاری آن را بهطور چشمگیری افزایش میدهد.
بیشتر بخوانید: تفاوت ورق گیلان و فولاد مبارکه
2-مقایسه لوله سیاه درزدار و بدون درز از نظر روش تولید
روش تولید این نوع لوله های فولادی نسبت به یکدیگر کاملاً متفاوت است؛ به همین دلیل میتوان این اختلاف را به عنوان تفاوت لوله درزدار و بدون درز دانست.
روش تولید لوله سیاه درزدار
در اولین مرحله از نحوه فرایند لوله درزدار سیاه ورق فولادی را برش داده و پس از دایره به شکل دایرهای فرم میدهند. پس از این مرحله درز به وجود آمده جوش داده میشود؛ در اصطلاح به این روش «نورد» گفته میشود.
برای لولههای درزدار باتوجهبه نوع ماده و ضخامت لوله، فرایند جوشکاری به روش متفاوتی انجام خواهد شد. برای این نوع از لوله فرایندهای معمول جوشکاری شامل جوشکاری القایی همراه با فرکانس بالا، جوشکاری مقاومتی و جوشکاری لیزری میشود. هنگام که ماده به شکل لوله جوش داده شد، لوله تازهتشکیلشده را به طول مشخص بریده شده و مواد اضافی جوش را برمیدارند.
روش تولید لوله مانیسمان
لوله بدون درز یا مانیسمان، لولههایی هستند که در مراحل تولید آن از فرایند جوشکاری استفاده نمیشود. برای تولید این محصول روشهای مختلفی وجود دارند و همچنین به طور مستقیم از شمش فولادی استفاده میشود. میتوان گفت استفاده از سنبه کاری چرخشی یکی از مهمترین روشهایی است که برای تولید لوله بدون درز استفاده میشود.
در روش سنبه کاری چرخشی، ابتدا شمش فولادی بر اساس اندازههای موردنظر برش داده میشود؛ سپس آنها را در کورههای قوسی قرار داده تا به دمای سرخشدن برسند و شمشها را به دستگاه سنبه کاری چرخشی منتقل میکنند. در این ماشین میلهای استوانهای که “سنبه” نامیده میشود با سرعت بسیار بالایی به داخل شمش فولادی شلیک میشود؛ هدف از انجام این کار تبدیل شمش فولادی به یک لوله توخالی است.
در نهایت نوبت به ضخامت لوله میرسد، یعنی با تکرار فرایند شکلدهی میتوان طول لوله را افزایش داد. جالب است بدانید این محصول در قطرهای پایین تولید میشود؛ اما اگر برای تولید آن ضخامت نیز افزایش پیدا کند، به دنبال آن هزینه نیز بالا میرود. استحکام بالا را میتوان یکی از مهمترین ویژگیهای لولههای بدون درز دانست.
بیشتر بخوانید : تفاوت لوله مانیسمان رده 20 و رده 40
3-تفاوت لوله درزدار و بدون درز از نظر وزن و ضخامت
وزن و ضخامت از جمله معیارهای مهم در انتخاب نوع لوله برای پروژههای صنعتی است. تفاوت لوله درزدار و بدون درز در این زمینه تأثیر مستقیمی بر هزینه، اجرا و عملکرد نهایی سازه دارد. فرق این دو نوع لوله از نظر وزن و ضخامت به شرح زیر است:
لوله درزدار
لوله درزدار به دلیل تولید از ورق فولادی و امکان کنترل دقیق ضخامت در فرایند نورد و جوشکاری، قابلیت تولید در سایزها و قطرهای بزرگتر را داراست. همچنین روش تولید سادهتر و سرعت بالاتر ساخت، قیمت این محصول را در مقایسه با لوله بدون درز پایینتر نگه میدارد و آن را برای پروژههای مقرونبهصرفه و کمفشار گزینه مناسبتری میسازد.
لوله بدون درز (مانیسمان)
لوله بدون درز معمولاً در ضخامتها و قطرهای پایینتر تولید میشود. به دلیل تراکم متریال و نحوه ساخت از شمش فولادی، وزن این محصول در مقایسه با لوله درزدار در ابعاد مشابه کمی بیشتر است. این ویژگی در پروژههایی که وزن نهایی سازه اهمیت دارد، باید مدنظر قرار گیرد.

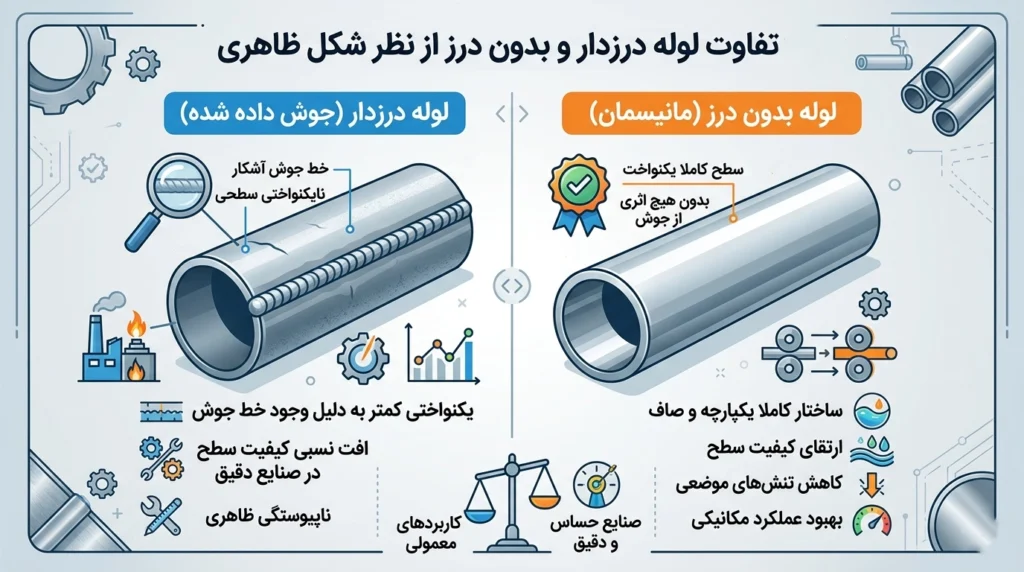

4-تفاوت لوله درزدار و بدون درز از نظر شکل ظاهری
ظاهر و یکنواختی سطح لوله از جمله معیارهایی است که در صنایع حساس و کاربردهای دقیق، نقش تعیینکنندهای در انتخاب نوع محصول دارد. این دو نوع لوله از نظر شکل ظاهری تفاوت های زیر را دارند:
لوله درزدار
لولههای درزدار با وجود بهرهمندی از فناوریهای جدید جوشکاری و کیفیت قابلقبول، به دلیل وجود خط جوش از یکنواختی کمتری برخوردارند. این ناپیوستگی ظاهری موجب افت نسبی کیفیت سطح شده و در صنایعی که دقت و یکنواختی ساختاری اهمیت بالایی دارند، میتواند به عنوان یک محدودیت تلقی شود.
لوله بدون درز (مانیسمان)
سطح داخلی و خارجی لوله بدون درز کاملاً یکنواخت است و هیچ اثری از درز یا جوش در ساختار آن مشاهده نمیشود. این ویژگی علاوه بر ارتقای کیفیت سطح، موجب کاهش تنشهای موضعی در ساختار لوله شده و عملکرد مکانیکی آن را بهبود میبخشد.
5-فرق لوله درزدار و بدون درز از نظر کاربرد
نوع کاربرد و شرایط عملیاتی پروژه، مهمترین عامل در انتخاب میان لوله درزدار و بدون درز است. هر چه فشار کاری، حساسیت ایمنی و شدت بارگذاری مکانیکی بیشتر باشد، توجه به تفاوت این دو محصول اهمیت بیشتری پیدا میکند.
لوله درزدار
لولههای درزدار امروزه بهطور گسترده در خطوط انتقال سیالات با فشار و دبی بالا استفاده میشوند و قابلیت کاربرد در شرایط محیطی متنوع، از اعماق دریا تا مناطق کوهستانی و نواحی سردسیر قطبی را دارند.
لوله بدون درز
لوله بدون درز در کاربردهایی که فشار کاری بالا، حرارت متغیر و شرایط عملیاتی دشوار وجود دارد، انتخابی ایمن و استاندارد محسوب میشود. فقدان خط جوش در ساختار این محصول، مقاومت آن را در برابر ترکخوردگی، ضربه و نوسانات ناگهانی فشار بهطور قابلتوجهی افزایش میدهد. به همین دلیل در صنایع نفت، گاز، پتروشیمی، بویلرها، سیستمهای هیدرولیک و خطوط انتقال حساس، لوله مانیسمان گزینه اول متخصصان و کارشناسان بهرهبرداری است.

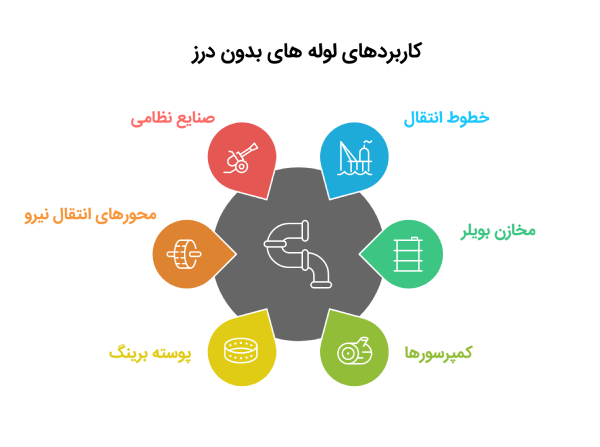

از دیگر کاربردهای لوله بدون درز می توان به موارد زیر اشاره کرد:
- خطوط انتقال تحت فشار مانند شبکههای نفت و گاز
- مخازن بویلر
- کمپرسورها و مخازن سوخت CNG
- پوسته برینگها
- محورهای انتقال نیرو (Axle)
- در صنایع نظامی برای لوله تفنگ و تانکها
6-تفاوت لوله درزدار و بدون درز از نظر مزایا و معایب
انتخاب بین لوله درزدار و بدون درز به نوع پروژه، شرایط بهرهبرداری، فشار کاری و بودجه اختصاصیافته بستگی دارد. هر یک از این دو نوع لوله دارای مزایا و محدودیتهای خاص خود هستند که شناخت آنها میتواند در تصمیمگیری فنی و اقتصادی نقش مهمی داشته باشد.
مزایای لوله درزدار
- قیمت اقتصادی و مقرونبهصرفه
- تولید در قطرهای متنوع و ابعاد بزرگ
- دسترسی آسان و تنوع بالا در بازار
- مناسب برای پروژههای ساختمانی، تأسیساتی و انتقال سیالات با فشار متوسط
- هزینه پایینتر تولید و خرید
معایب لوله درزدار
- مقاومت کمتر در برابر فشارهای بسیار بالا نسبت به لولههای بدون درز
- احتمال کاهش مقاومت در ناحیه جوش در صورت کیفیت نامناسب تولید
- محدودیت استفاده در برخی صنایع حساس و شرایط عملیاتی ویژه
مزایای لوله بدون درز
- ساختار یکنواخت و یکپارچه در تمام مقطع
- مقاومت بسیار بالا در برابر فشار داخلی و خارجی
- استحکام کششی و مکانیکی بیشتر
- مقاومت بهتر در برابر خوردگی و ترکهای ناشی از تنش
- مناسب برای خطوط انتقال نفت و گاز، صنایع پتروشیمی، نیروگاهها و سیستمهای فشار بالا
- ضریب ایمنی بالاتر در شرایط عملیاتی حساس
معایب لوله بدون درز
- قیمت بالاتر نسبت به لولههای درزدار
- هزینه تولید و خرید بیشتر
- محدودیت در تولید برخی سایزهای بزرگ
- زمان تأمین طولانیتر در برخی ابعاد و گریدهای خاص
Welded pipes are produced by rolling a steel plate or strip into a cylindrical shape and welding the edges together. The weld seam is the most important difference compared to seamless pipes. Welded pipes are widely used in construction, water transportation, and low to medium pressure applications.
لولههای درزدار از طریق روش نورد یک ورق یا نوار فولادی به شکل استوانهای و جوش دادن لبههای آن به یکدیگر تولید میشوند. خط جوش مهمترین تفاوت این نوع لوله با لولههای بدون درز است. لولههای درزدار بهطور گسترده در ساختوساز، انتقال آب و کاربردهای با فشار کم تا متوسط استفاده میشوند.
7-مقایسه لوله درزدار و بدون درز از نظر استاندارد تولید
استانداردهای تولید یکی از مهمترین معیارهای ارزیابی کیفیت لولههای فولادی هستند. این استانداردها مشخصات مربوط به ترکیب شیمیایی، خواص مکانیکی، ابعاد، تلرانسهای تولیدی و الزامات کنترل کیفیت را تعیین میکنند. اگرچه لولههای درزدار و بدون درز در برخی استانداردها اشتراک دارند، اما به دلیل تفاوت در فرآیند تولید، هر کدام تحت الزامات فنی خاصی قرار میگیرند. در جدول زیر انواع استانداردهای تولید هر دو نوع لوله را مشاهده می کنید:
| موضوع | لوله درزدار (Welded Pipe) | لوله بدون درز (Seamless Pipe) |
| انتقال سیالات (عمومی) | ASTM A53 (Type E, Type F) | ASTM A106 / ASTM A53 (Type S) |
| کاربرد در دماهای پایین | ASTM A333 / ASTM A334 | ASTM A333 / ASTM A334 |
| کاربرد در فشار و دمای بالا | ASTM A691 (فولاد آلیاژی درزدار) | ASTM A335 (فولاد آلیاژی بدون درز) |
| خطوط انتقال نفت و گاز | API 5L (PSL1 & PSL2) | API 5L (PSL1 & PSL2) |
| ابعاد و تلورانسهای هندسی | ASME B36.10M / ASME B36.19M DIN 2440 / EN 10217 | ASME B36.10M / ASME B36.19M DIN 2448 / EN 10216 |
| مشخصات فنی بینالمللی (ISO) | ISO 65 / ISO 3183 | ISO 65 / ISO 3183 |
| کنترل کیفیت و آزمونها | تست هیدرواستاتیک، بازرسی چشمی، تست التراسونیک یا رادیوگرافی خط جوش، آزمونهای مکانیکی | تست هیدرواستاتیک، تست التراسونیک یا ادیکارنت کل بدنه، آزمونهای مکانیکی و کنترل ابعادی |
8-تفاوت لوله درزدار و بدون درز از نظر مقاومت به خوردگی
مقاومت به خوردگی یکی از عوامل مهم در انتخاب لوله برای صنایع نفت، گاز، پتروشیمی، تأسیسات آبی و محیطهای مرطوب است. اگرچه میزان مقاومت به خوردگی تا حد زیادی به جنس فولاد، نوع پوشش و شرایط محیطی بستگی دارد، اما فرآیند تولید لوله نیز میتواند بر عملکرد آن در برابر خوردگی تأثیرگذار باشد. در جدول زیر تفاوت این دو نوع لوله از نظر میزان مقاومت به خوردگی را مشاهده می کنید:
مقایسه مقاومت به خوردگی لوله درزدار و بدون درز
| معیار | لوله درزدار | لوله بدون درز |
| یکنواختی ساختار | متوسط | بسیار بالا |
| وجود ناحیه حساس به خوردگی | در محل جوش | ندارد |
| مقاومت در محیطهای خورنده | خوب | بسیار خوب |
| عملکرد در صنایع حساس | مناسب | ایدهآل |
| طول عمر در شرایط خورنده | متوسط تا بالا | بالا |

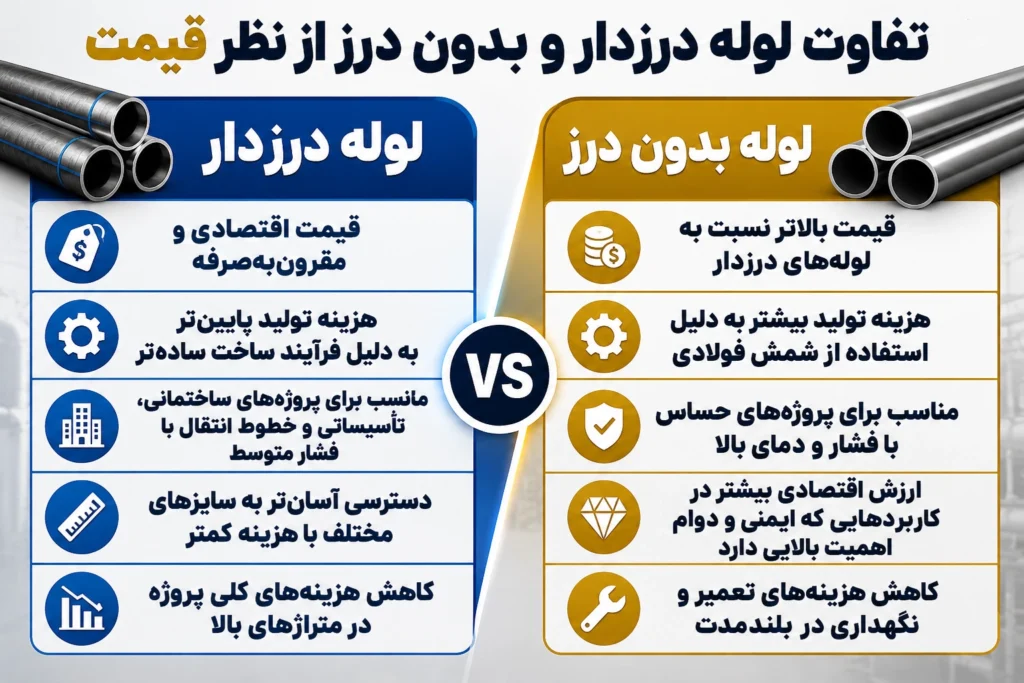

9-تفاوت لوله درزدار و بدون درز از نظر قیمت
قیمت یکی از مهمترین فاکتورها در انتخاب لوله فولادی است و تفاوت فرآیند تولید میان لولههای درزدار و بدون درز تأثیر مستقیمی بر هزینه نهایی آنها دارد. هر یک از این دو نوع لوله از نظر قیمت مزایا و ویژگیهای خاص خود را دارند که باید متناسب با نیاز پروژه بررسی شوند.
ویژگیهای قیمتی لوله درزدار
- قیمت اقتصادی و مقرونبهصرفه
- هزینه تولید پایینتر به دلیل فرآیند ساخت سادهتر
- مناسب برای پروژههای ساختمانی، تأسیساتی و خطوط انتقال با فشار متوسط
- دسترسی آسانتر به سایزهای مختلف با هزینه کمتر
- کاهش هزینههای کلی پروژه در متراژهای بالا
ویژگیهای قیمتی لوله بدون درز
- قیمت بالاتر نسبت به لولههای درزدار
- هزینه تولید بیشتر به دلیل استفاده از شمش فولادی
- مناسب برای پروژههای حساس با فشار و دمای بالا
- ارزش اقتصادی بیشتر در کاربردهایی که ایمنی و دوام اهمیت بالایی دارد
- کاهش هزینههای تعمیر و نگهداری در بلندمدت
تفاوت لوله درزدار و بدون درز؛ انتخاب اقتصادی یا امنیت در شرایط سخت؟
لولههای درزدار و بدون درز هر دو از مهمترین مقاطع فولادی در صنعت هستند، اما تفاوت آنها در روش تولید، سطح استحکام، کاربرد و قیمت باعث شده هر کدام جایگاه مشخصی در پروژههای مختلف داشته باشند. لوله درزدار به دلیل فرآیند تولید سادهتر، قیمت اقتصادیتر و تنوع ابعادی بالا، گزینهای مناسب برای پروژههای ساختمانی و تأسیساتی با فشار متوسط محسوب میشود.
شما میتوانید برای خرید و استعلام از قیمت لوله مانیسمان و انواع درزدار به سایت ما مراجعه کنید. اگر به مشاوره تخصصی نیاز دارید با شماره 03138030000 تماس بگیرید تا کارشناسان ما شما را به صورت رایگان راهنمایی کنند.
سؤالات متداول تفاوت لوله درزدار و بدون درز
1- لوله درزدار و بدون درز چه تفاوتی دارند؟
تفاوت این دو محصول در روش تولید آنها است؛ یعنی در تولید لوله درزدار از ورق فولادی و فرایند جوشکاری استفاده میشود؛ اما در لولههای بدون درز از شمش فولادی و روش سنبه کاری چرخشی به کار میرود؛ همچنین لولههای مانیسمان فشار کاری بیشتری دارند.
2- کدام نوع لوله برای چه کارهایی مناسبتر است؟
باتوجهبه قیمت مناسب لولههای درزدار بهتر است در موقعیتهایی که نیازی به مقاومت بالا در برابر فشار نیست؛ مانند ساختمانسازی، آبیاری، و فاضلاب به کار بروند. لولهای بدون درز نیست بهخاطر مقاومت بالایی که در برابر فشار دارند بهتر است برای صنایعی مانند پتروشیمی و انتقال نفت و گاز استفاده شوند.
3- کدام نوع لوله از نظر کیفیت بهتر است؟
از نظر کیفیت، به دلیل عدم وجود درز در لولههای مانیسمان، این محصول از کیفیت بیشتری برخوردار است؛ زیرا درز موجود در لولههای بدون درز موجب خوردگی، تنش و فشار میشود.
