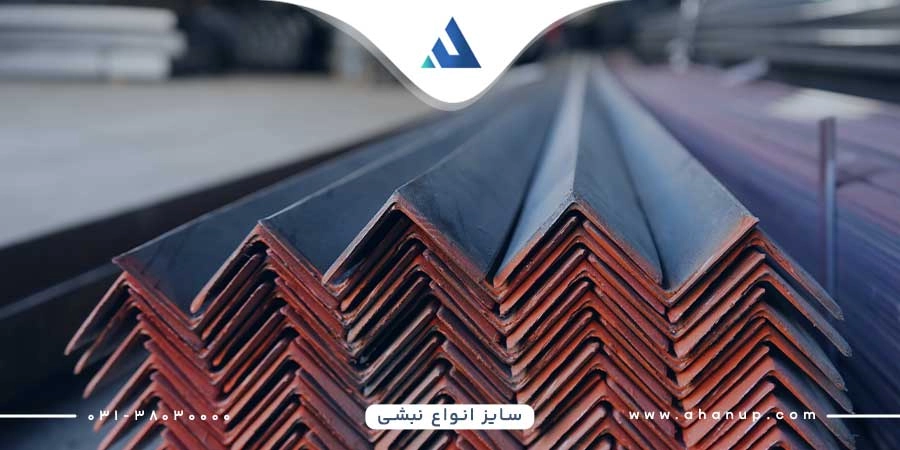

سایز انواع نبشی

سایز انواع نبشی
امتــیاز و رای به این پست
5/ 0
  • نویسنده شهرزاد زواره زادگان
  • تاریخ انتشار ۲۵ . ۱۱ . ۱۴۰۲
  • تعداد دیدگاه بدون دیدگاه
  • موضوع مقالات نبشی
  • تعداد بازدید 193 بازدید
  • دقیقه مطالعه دقیقه 11
11
  • پرینت مقاله
  • ذخیره
  • بوکمارک

در صنایع مختلف از جمله ساخت و ساز یکی از کاربردی‌ترین محصولات فولادی که زیاد از آن استفاده می‌شود، نبشی‌ها هستند. نبشی در انواع و ابعاد مختلفی تولید شده و سایز آن نیز با توجه به نوع پروژه تغییر می‌کند. یکی از مهم‌ترین ویژگی‌های این محصولات فولادی که در حفظ ایمنی سازه‌ها نقش مهمی دارد، سایز است که انتخاب آن به طور مستقیم در ابعاد مختلف پروژه مثل هزینه‌ها تاثیردارد. به همین خاطر حتما باید قبل از خرید با سایز انواع نبشی آشنایی داشته باشید تا بتوانید با خرید گزینه مناسب در وقت و هزینه‌های خود صرفه‌جویی کنید. با توجه به ابن موضوع قصد داریم در این راهنما با بررسی سایزهای مختلف نبشی به محاسبه وزن هر کدام از آنها بپردازیم.

نبشی چیست و سایز انواع آن چگونه است؟

مقاطع فولادی که سطح مقطع آن‌ها از دو ضلع عمود بر هم ساخته شده باشد، نبشی نام دارد. این مقاطع فولادی که شکلی شبیه به حرف L انگلیسی دارند، به دو شیوه نورد گرم و نورد سرد تولید می‌شوند و وظیفه اصلی آنها به جز وصل کردن بخش‌های مختلف سازه، توزیع یکنواخت بار سازه به منظور جلوگیری از تخریب آن است.

شناخت سایز انواع نبشی

همچنین باید به این نکته نیز دقت کرد که با توجه به ساخت سازه‌ها در محیط‌های گوناگون، شرایط آب و هوایی محیط و یا موارد دیگر از مقطع فولادی با نوع و جنس مناسب استفاده کرد. نکته مهم دیگر که در زمان خرید این محصولات حتما باید به آن توجه کرد، سایز این مقاطع است که می‌تواند بر وزن و حتی قیمت نبشی تاثیرگذار باشد.

سایز انواع نبشی نیز با توجه به جدول اشتال شامل ضخامت‌های مختلفی می‌شود که برای انواع بال مساوی از ۳ تا ۲۸ میلی‌متر و برای نوع بال نامساوی شامل ۳ تا ۱۶ میلی‌متر می‌شود. اندازه بال هم در این مقاطع فولادی در نبشی بال مساوی و نامساوی به ترتیب از ۲۰ تا ۲۰۰ میلی‌متر و ۲۰ تا ۲۵۰ میلی‌متر است. به علاوه یک نکته مهم در سایز انواع نبشی‌ها، متناسب بودن اندازه بال‌ها با ضخامت نبشی است که نباید آن را فراموش کرد.

تعریف نبشی و اصول سایزبندی آن

همان طور که گفتیم نبشی یک مقطع فولادی L شکل است که برای درک اصول سایزبندی آن باید بتوانید با توجه به مشخصات عددی محصول، مشخصات ظاهری آن را تشخیص داده و از این طریق نبشی مناسب با کاربرد مدنظر خود را خریداری کنید.

سایز انواع نبشی طبق استانداردها بر اساس میلی‌متر تعیین و با فرمول LXLXT آن را نمایش می‌دهند که LX  در فرمول نشان دهنده مقدار اندازه بال این مقطع و T مقدار ضخامت آن است. به طور مثال اگر این مقادیر را به صورت پیش‌فرض ۳*۵۰*۳۰ در نظر بگیریم، بر اساس فرمول گفته شده در بالا اندازه یکی از بال‌های نبشی ۳۰ و اندازه بال دیگر ۵۰ میلی‌متر است و هر دو بال ضخامتی در حدود ۳ میلی‌متر دارند.

علاوه بر این بهتر است بدانید که این مقاطع فولادی بر اساس اندازه بال‌هایشان به دو گروه بال مساوی و بال نامساوی تقسیم می‌شوند که در ادامه بیشتر در این باره توضیح خواهیم داد.

سایز انواع نبشی بال نامساوی

انواع بال نامساوی دو بال در راستای افق با اندازه‌های مختلف دارند که معمولا طول یکی از دیگری کوتاه‌تر است. به طور کلی سایز انواع نبشی همان ابعاد و ضخامت بال‌های آن است که پیش‌تر درباره سایزبندی آن توضیح دادیم. این سایزها معمولا برحسب میلی‌متر نمایش داده خواهند شد و در ایران بر اساس جدول اشتال مشخص می‌شوند. نبشی بال نامساوی در واقع نوعی نبشی کمکی است که وزن آن نیز به صورت زیر محاسبه می‌شود:

۱۰۰۰/  طول شاخه * ضخامت *  مجموع طول ۲ بال *  چگالی

سایز انواع نبشی بال مساوی

نبشی‌های بال مساوی بر خلاف انواع نامساوی سازه‌هایی هستند که اندازه طول بال‌ها در آن‌ها یکسان است؛ بنابراین توسط نورد گرم به شکل دو بال مساوی عمود بر هم تشکیل می‌شوند. این نوع،  نسبت به نوع بال نامساوی کاربرد بیشتری داشته و فرمول محاسبه وزن انواع آن به صورت زیر است:

وزن =  ۱۰۰۰/  طول شاخه * ضخامت * ۲ * طول بال * چگالی

که طبق جدول اشتال به این صورت نیز بیان می‌شود:

طول بر حسب متر × وزن یک متر نبشی بر اساس ابعاد آن از جدول اشتال

بهترین فرمول محاسبه وزن نبشی کدام است؟

در برخی موقعیت‌ها ممکن است نیاز باشد تا وزن این مقاطع فولادی را به صورت دستی و با فرمول محاسبه کنید. برای چنین شرایطی بهترین فرمول محاسبه وزن نبشی که در ادامه ذکر شده است می‌تواند به شما کمک کند تا با دقت زیادی وزن این قطعات را به دست آورید:

وزن بر حسب گرم = مجموع اندازه بال‌ها بر حسب میلیمتر * ضخامت به میلیمتر * طول برحسب متر * چگالی فولاد

با توجه به این که در فرایند تولید این مقاطع بیشتر از فولاد ساده استفاده می‌شود، چگالی در فرمول بالا با چگالی آهن یکی بوده و ۷.۸ گرم بر سانتی‌متر مکعب در نظر گرفته می‌شود. به علاوه وزن محاسبه شده در فرمول بالا بر اساس گرم خواهد بود و برای تبدیل آن به کیلوگرم تنها باید عدد به دست‌آمده را بر ۱۰۰۰ تقسیم کنید.

محاسبه وزن نبشی ۳

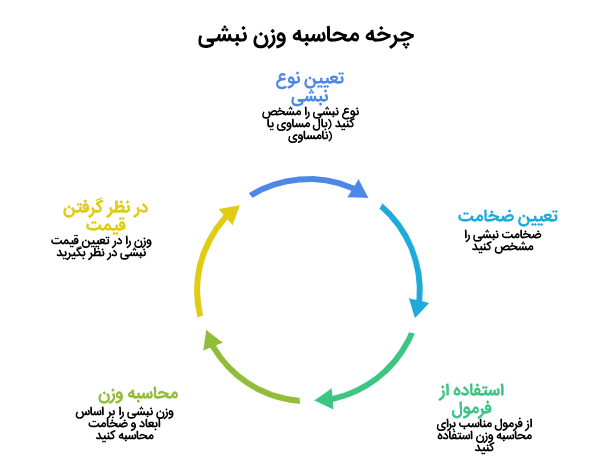

نبشی ۳ در بین سایز انواع نبشی به سبک‌وزن‌ترین مقطع شهرت دارد؛ به همین خاطر طبیعتاً از قیمت نبشی 3 نیز از سایر انواع این مقطع فولادی کمتر است. به منظور محاسبه وزن این مقطع پس از مشخص شدن نوع آن که آیا از نوع نبشی بال مساوی است یا نه و تعیین ضخامت می‌توان با استفاده از فرمول بالا به راحتی وزن این قطعه را به دست آورد که به طور تقریبی چیزی نزدیک به 6.1 کیلوگرم است.

محاسبه وزن نبشی ۴

نبشی ۴ با طول ۶ متری حدود ۱۰.۶۸ کیلوگرم وزن دارد. این مقدار برای مقطع فولادی با طول ۱۲ متر به عدد 16.2 کیلوگرم می‌رسد. قیمت نبشی ۴ با وزن آن رابطه مستقیمی دارد؛ به همین خاطر کسانی که قصد تهیه آن را دارند هنگام خرید به وزن این مقطع فولادی به طور ویژه توجه می‌کنند. این مقطع فولادی در حقیقت ضخامتی برابر 4 میلی‌متر دارد و در طول بال‌های مختلفی تولید می‌شود.

محاسبه وزن نبشی ۵

نبشی پر طرفدار دیگر در بین انواع سایزهای این کالا نبشی ۵ است که به شکل بال مساوی و نامساوی با طول بال‌های مختلف در بازار وجود دارد. بسته به این که نبشی ۵ در اندازه ۶ متری، در چه کارخانه‌ای تولید شده است، می‌تواند از ۲۰ تا ۲۳ کیلوگرم وزن داشته باشد. به علاوه این نوع نسبت به موارد قبلی از تنوع اندازه بال‌های بیشتری برخوردار است. برای به دست آوردن وزن نبشی ۵ نیز باید از فرمول گفته شده استفاده کرد.

محاسبه وزن نبشی ۶

نبشی ۶ با ابعاد مختلف با ضخامت 6 میلی‌متر تولید می‌شود. این مقطع فولادی به خاطر استفاده در پروژه‌های مختلف ساخت و ساز در کشور ما به عنوان یکی از پرمصرف‌ترین مقاطع فولادی شناخته می‌شود. این نبشی‌ها با طول ۶.  و 12 متری تولید می‌شود. نبشی سایز ۶ در هر متر حدودا ۵.۴ کیلوگرم وزن دارد که وزن هر شاخه از ضرب طول شاخه نبشی در وزن هر متر طول آن به دست خواهد آمد و به عنوان فاکتور مهمی برای تعیین قیمت آهن در نظر گرفته می‌شود.

محاسبه وزن نبشی ۱۰

یکی دیگر از مهم‌ترین و پرمصرف‌ترین سایز انواع نبشی که در بازار می‌توانید زیاد آن را ببینید، سایز ۱۰ است که برای کاربردهای مختلفی از آن استفاده می‌شود. این نبشی از دو بال با اندازه مساوی به طول ۱۰۰ میلی‌متر یا همان ۱۰ سانتی‌متر ساخته شده است که ضخامت این بال‌ها نیز به ۱۰ میلی‌متر می‌رسد.

از لحاظ وزن، نبشی ۱۰ در گروه نبشی‌های با وزن بالا جای می‌گیرد؛ چرا که هر شاخه ۶ متری از این سایز، نزدیک به ۹۴.۵ کیلوگرم وزن دارد. بنابراین از طریق فرمول محاسبه وزن نبشی ۱۰ با توجه به مساوی بودن اندازه بال‌ها، می‌توان گفت که وزن هر متر آن برابر با ۲۳.۵ کیلوگرم است.

محاسبه وزن نبشی ۱۲

وزن نبشی ۱۲ با توجه به این که از ضخامت بالایی برخوردار است، نسبت به همه موارد قبلی بیش‌تر خواهد بود. این سایز، با طولی در حدود ۶ متر نزدیک به ۱۲۰ کیلوگرم وزن دارد که عدد نسبتا زیادی محسوب می‌شود. با این حال نبشی‌های دیگر با وزن بیشتر هم در بازار یافت می‌شوند که برای استفاده در پروژه‌های عمرانی مختلف کاربرد دارند.

جدول وزن سایز انواع نبشی چیست؟

این مقاطع فولادی از نظر شکل به دو گروه نبشی بال مساوی و نامساوی تقسیم می‌شوند که نوع بال مساوی آن‌ها معمولاً در صنایع مختلف از جمله صنعت ساخت و ساز کاربرد بیشتری دارد. به همین خاطر آشنایی با وزن دقیق انواع نبشی‌های بال مساوی به عنوان یکی عوامل موثر در قیمت اهمیت زیادی دارد.

مناسب‌ترین روش برای رسیدن به این هدف استفاده از جدول وزن سایز انواع نبشی‌هاست. در این جدول وزن نوع بال مساوی بر اساس دو مشخصه اصلی این مقاطع فولادی یعنی طول بال و مقدار ضخامت آن‌ها آورده شده است که با وجود این مشخصات می‌توان به سادگی وزن را از طریق فرمول محاسبه کرد. نمونه‌ای از جدول وزن نبشی در ادامه آورده شده است.

سایزوزن واحد طول (کیلوگرم بر متر)وزن واحد طول شاخه 6 متری (کیلوگرم بر متر)وزن واحد طول شاخه 12 متری (کیلوگرم بر متر)
30 در 30 در 31.368.1616.32
30 در 30 در 41.7810.6821.36
35 در 35 در 42.0912.5425.08
40 در 40 در 42.4214.5229.04
40 در 40 در 52.9717.8235.64
45 در 45 در 4.53.0618.3636.72
50 در 50 در 43.0618.3636.72
50 در 50 در 53.7722.6245.24
50 در 50 در 64.4722.8253.64
60 در 60 در 54.5727.4254.84
60 در 60 در 65.4232.5265.04
60 در 60 در 87.0942.5485.08
65 در 65 در 76.8340.9881.96
70 در 70 در 66.3838.2876.56
70 در 70 در 77.3844.2888.56
75 در 75 در 66.8541.182.2
75 در 75 در 88.9953.94107.88
80 در 80 در 89.6357.78115.56
80 در 80 در 1011.971.4142.8
90 در 90 در 79.6157.66115.32
90 در 90 در 810.965.4130.8
90 در 90 در 912.273.2146.4
90 در 90 در 1013.480.4160.8
100 در 100 در 812.273.2146.4
100 در 100 در 1015.090180
100 در 100 در 1217.8106.8213.6

سخن پایانی

در طول تاریخ انسان‌ها همیشه به دنبال وصل کردن قطعات سازه‌های مختلف به همدیگر با استفاده از مواد ایمن و مطمئن بوده‌اند و این موضوع از اولین ساخت و سازی که بشر انجام داد تا به امروز یکی از مهم‌ترین دغدغه‌ها بوده است. به همین خاطر از روش‌ها و ابزارها و روش‌های گوناگونی برای رسیدن به این هدف استفاده کردند؛ اما می‌توان گفت که یکی از بهترین و پر طرف‌دارترین این ابزارها نبشی‌ها بودند.

نبشی‌ها قطعاتی هستند که در سایزهای مختلف با ویژگی‌های منحصر به فردی تولید می‌شوند؛ اما برای بازدهی بهتر حتما باید نبشی با سایز مناسب را برای کاربرد خود انتخاب نمایید. به همین علت ما در این مقاله از آهن آپ تلاش کردیم با معرفی سایز انواع نبشی و جدول وزن سایزها به شما در انتخاب هرچه بهتر این تجهیزات مهم کمک کنیم.

سوالات متداول

  1. چگونه می‌توان جدول وزن نبشی با بال نامساوی را به دست آورد؟

این حدول به دلیل تنوع بسیار بالا در ابعاد بال‌ها، به صورت سفارشی تهیه خواهد شد و به صورت آماده وجود ندارد.

  • فرمول محاسبه وزن نبشی با بال مساوی چیست؟

برای محاسبه وزن نبشی با بال مساوی باید طول شاخه را در ضخامت ضرب کرده و سپس حاصل را در عدد 2 ، سول بال و چگالی ماده سازنده ضرب کرد. در نهایت این عدد را باید بر 1000 تقسیم نمود.

  • آیا سایز نبشی بر روی قیمت آن اثر دارد؟

بله. از انجا که وزن نبشی از مهمترین عوامل در تعیین قیمت است و سایز هم بر روی وزن اثرگذار است، می‌توان سایز را از عوامل غیر مستقیمی دانست که بر روی قیمت اثر می‌گذارند.
